TESA – Universalmesstaster
Universalmesstaster
Präzisions-Längenmesstaster für universelle Messaufgaben mit unterschiedlichen Messbereichen, Kabelausgängen und Abhebungen.
- Vielseitige Präzisions-Längenmesstaster mit kugelgeführtem Messbolzen
- Messbereiche von ±0,2 bis ±5 mm
- Axialer oder radialer Kabelausgang
- Mechanische oder pneumatische Messbolzenabhebung
Nezávazné ceny bez DPH pro firemní zákazníky. Údaje jsou udržovány automaticky; závazná je pouze ověřená nabídka nebo potvrzení objednávky.
Čísla položek z technických dokumentů a seznamů příslušenství můžete zde přímo vložit nebo zadat do vyhledávání.
Popis produktu
Technologie a použití
Zde lze otevřít úplný technický a praktický popis.
Zobrazit úplný popis Zavřít popis
Robuste Universalmesstaster für Vorrichtungen und Messanlagen
Die Universalmesstaster der Baureihen GT und GTL sind unempfindlich gegen seitliche Kräfte, Temperaturschwankungen und Magneteinflüsse. Der zylindrische Schaft Ø 8 mm kann über seine gesamte Länge geklemmt werden. Die untere Endlage des Messbolzens ist einstellbar, sodass Anhub und Messhub an die Messaufgabe angepasst werden können.
Auswechselbare Messeinsätze und Schutz gegen Fertigungsumgebung
Die Taster werden mit Hartmetall-Messeinsatz, Kugel Ø 3 mm und Anschlussgewinde M 2,5 geliefert. Weitere Messeinsätze können eingesetzt werden. Nitril- beziehungsweise Vitonbälge schützen gegen Flüssigkeiten und Staub.
Messkraft und Genauigkeit
Durch Austausch der Messkraftfeder sind Messkräfte von 1 N, 1,6 N, 2,5 N oder 4 N möglich. Anzeigebereich, Wiederholgrenze und Linearitätsabweichung sind bei jeder Ausführung direkt im Artikeldetail angegeben.
Ballbach-Sonderausführungen und Service
Auf Wunsch konfektionieren wir die Anschlussleitung direkt am Messtaster in kundenspezifischer Länge. Ebenso sind andere Steckerformen und Belegungen möglich, zum Beispiel vierpolige Sensorstecker wie bei den DC-SPS-Messtastern. Für die Messtaster bieten wir Reparatur sowie DAkkS-Kalibrierung im akkreditierten Umfang an.
Varianty položek
Vyberte vhodné provedení
| Č. položky Ballbach | Ausführung | Messbereich | Kabelausgang | Messkraft | Netto cena | Podrobnosti | Poptávka |
|---|---|---|---|---|---|---|---|
| 7030021 | GT 21 | ±1 mm | axial | 0,63 N | 415,00 € | ||
7030021 – Další informace o tomto provedení
Anzeigebereich 4,3 mm; mechanische Messbolzenabhebung; Wiederholgrenze 0,01 µm; Fehlergrenze 0,2 + 3 · L³ µm. |
|||||||
| 7030022 | GT 22 | ±1 mm | radial | 0,63 N | 436,00 € | ||
7030022 – Další informace o tomto provedení
Anzeigebereich 4,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,01 µm; Fehlergrenze 0,2 + 3 · L³ µm. |
|||||||
| 7030521 | GTL 21 | ±2 mm | axial | 0,63 N | 528,00 € | ||
7030521 – Další informace o tomto provedení
Anzeigebereich 4,3 mm; mechanische Messbolzenabhebung; Wiederholgrenze 0,01 µm; Fehlergrenze 0,2 + 2,4 · L² µm. |
|||||||
| 7030211 | GTL 211 | ±2 mm | axial | 0,63 N | 560,00 € | ||
7030211 – Další informace o tomto provedení
Anzeigebereich 4,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,01 µm; Fehlergrenze 0,2 + 2,4 · L² µm. |
|||||||

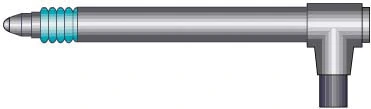

| 7030522 | GTL 22 | ±2 mm | radial | 0,63 N | 549,00 € | ||
7030522 – Další informace o tomto provedení
Anzeigebereich 4,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,01 µm; Fehlergrenze 0,2 + 2,4 · L² µm. |
|||||||
| 7030421 | GT 21HP | ±0,2 mm | axial | 0,63 N | 890,00 € | ||
7030421 – Další informace o tomto provedení
Ausführung mit erhöhter Genauigkeit; Anzeigebereich 4,3 mm; mechanische Messbolzenabhebung; Wiederholgrenze 0,01 µm; Fehlergrenze 0,07 + 0,4 · L µm. |
|||||||

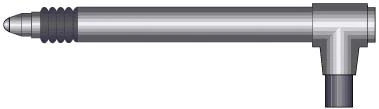

| 7030422 | GT 22HP | ±0,2 mm | radial | 0,63 N | 911,00 € | ||
7030422 – Další informace o tomto provedení
Ausführung mit erhöhter Genauigkeit; Anzeigebereich 4,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,01 µm; Fehlergrenze 0,07 + 0,4 · L µm. |
|||||||
| 7030027 | GT 27 | ±2 mm | axial | 0,63 N | 619,00 € | ||
7030027 – Další informace o tomto provedení
Ausführung mit großem Freihub; Anzeigebereich 10,3 mm; mechanische Messbolzenabhebung; Wiederholgrenze 0,05 µm; Fehlergrenze 0,2 + 3 · L³ µm. |
|||||||
| 7030271 | GT 271 | ±2 mm | axial | 0,63 N | 663,00 € | ||
7030271 – Další informace o tomto provedení
Ausführung mit großem Freihub; Anzeigebereich 10,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,05 µm; Fehlergrenze 0,2 + 3 · L³ µm. |
|||||||

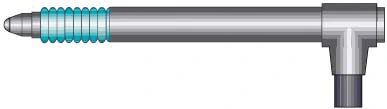

| 7030028 | GT 28 | ±2 mm | radial | 0,63 N | 640,00 € | ||
7030028 – Další informace o tomto provedení
Ausführung mit großem Freihub; Anzeigebereich 10,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,05 µm; Fehlergrenze 0,2 + 3 · L³ µm. |
|||||||
| 7030061 | GT 61 | ±5 mm | axial | 0,9 N | 658,00 € | ||
7030061 – Další informace o tomto provedení
Ausführung mit größerem Messbereich; Anzeigebereich 10,3 mm; mechanische Messbolzenabhebung; Wiederholgrenze 0,05 µm; Fehlergrenze 1 + 4 × L µm. |
|||||||
| 7030062 | GT 62 | ±5 mm | radial | 0,9 N | 673,00 € | ||
7030062 – Další informace o tomto provedení
Ausführung mit größerem Messbereich; Anzeigebereich 10,3 mm; pneumatische Abhebung über Vakuum; Wiederholgrenze 0,05 µm; Fehlergrenze 1 + 4 × L µm. |
|||||||
