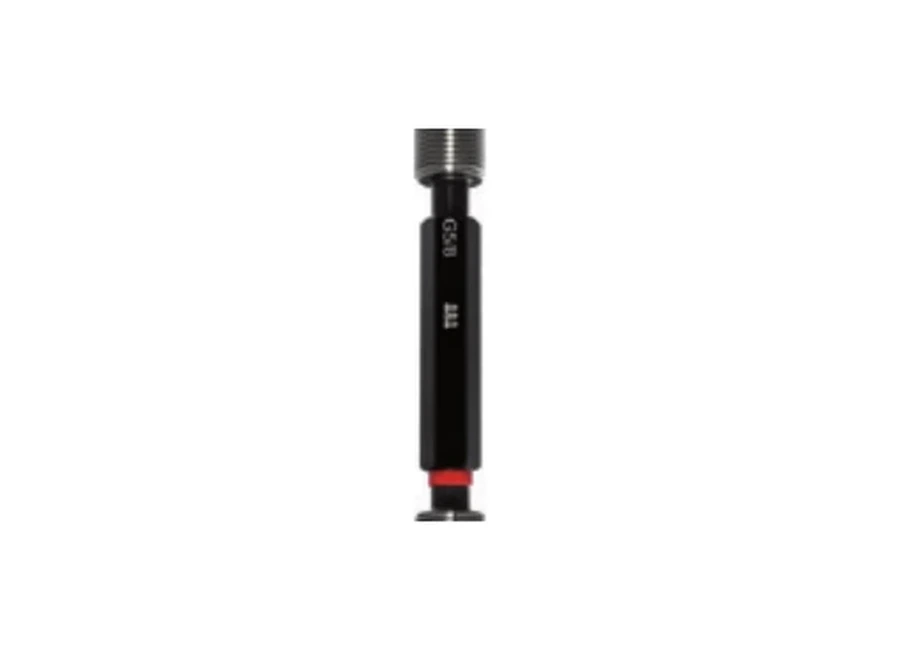

Gewinde-Grenzlehrdorne zylindrisches Whitworth-Rohrgewinde

Závitové mezní trny pro válcové trubkové závity Whitworth

Závitové mezní trny z kalibrační oceli pro válcové trubkové závity Whitworth podle DIN EN ISO 228.

  • Pro rychlou a jednoznačnou kontrolu tolerancí
  • Norma: zylindrisches Whitworth-Rohrgewinde nach DIN EN ISO 228
  • Materiál: Lehrenstahl
  • Výběr z 24 provedení
Otevřít poptávkový košík

Nezávazné ceny bez DPH pro firemní zákazníky. Údaje jsou udržovány automaticky; závazná je pouze ověřená nabídka nebo potvrzení objednávky.

Čísla položek z technických dokumentů a seznamů příslušenství můžete zde přímo vložit nebo zadat do vyhledávání.

Popis produktu

Technologie a použití

Zde lze otevřít úplný technický a praktický popis.

Zobrazit úplný popis Zavřít popis

Použití a princip měření

Závitové mezní trny z kalibrační oceli pro válcové trubkové závity Whitworth podle DIN EN ISO 228.

Kalibry rychle a jednoznačně ověřují rozměry a tolerance bez odečítání číselné hodnoty. Podle provedení a normy plní funkci dobré, zmetkové, nastavovací nebo kontrolní strany.

Provedení a technický výběr

Pro výběr jsou rozhodující zejména rozsah, rozlišení nebo dílek stupnice, geometrie měření, měřicí hloubka a případně datový výstup. Níže jsou varianty položek porovnány podle technických údajů.

  • Norma: zylindrisches Whitworth-Rohrgewinde nach DIN EN ISO 228
  • Materiál: Lehrenstahl
  • Výběr z 24 provedení

Typické použití

Kalibry se používají při vstupní, výrobní a výstupní kontrole, když je nutné rychlé a opakovatelné rozhodnutí dobrý/zmetek. Jmenovitý rozměr, toleranční pole, druh závitu a norma musí přesně odpovídat výkresu.

Poradenství, kalibrace a servis

Ballbach pomáhá s výběrem vhodného provedení, přiřazením příslušenství a posouzením metrologických požadavků. Spolu s měřidlem lze nabídnout vhodnou tovární kalibraci. Kalibrace DAkkS je možná na vyžádání, pokud měřená veličina a provedení spadají do akreditovaného rozsahu.

Varianty položek

Vyberte vhodné provedení

Č. položky Ballbach Velikost závitu Provedení Netto cena Podrobnosti Poptávka
2740001 G 1/16 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740006 G 5/8 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740002 G 1/8 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740007 G 3/4 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740003 G 1/4 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740008 G 7/8 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740004 G 3/8 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740009 G1 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740005 G 1/2 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740010 G 1 1/8 Gut-/Ausschussseite auf einem Griff Cena na vyžádání
2740011 G 1 1/4 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740018 G3 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740012 G 1 1/2 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740019 G 3 1/2 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740013 G 1 3/4 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740020 G4 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740014 G2 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740021 G 4 1/2 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740015 G 2 1/4 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740022 G5 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740016 G 2 1/2 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740023 G 5 1/2 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740017 G 2 3/4 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání
2740024 G6 Einzelausführung; Gut oder Ausschuss bei Bestellung angeben Cena na vyžádání

Nabídka je určena výhradně firemním a veřejným zákazníkům. Všechny ceny jsou čisté ceny v eurech bez DPH, balného a dopravy. Ceny jsou automaticky přebírány z produktových a cenových dat; i přes pravidelné kontroly se mohou vyskytnout chyby přenosu, zadání, přiřazení nebo systému. Zobrazení není právně závaznou nabídkou; závazná je pouze individuálně ověřená nabídka nebo potvrzení objednávky. B2B podmínky
