SCHWENK – Einstellgerät ESU

Einstellgerät ESU

Universelles Einstellgerät für Zweipunkt-Innenvergleichsmessgeräte von 4,5 bis 800 mm.

  • Einstellen mit Parallelendmaßen
  • Horizontal und vertikal verwendbar
  • Hartmetall-Messbacken mit geläppter Oberfläche
  • Einstellunsicherheit bis etwa 2 µm ohne Endmaßanteil
Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

Flexible Referenz für viele Innenmessgeräte

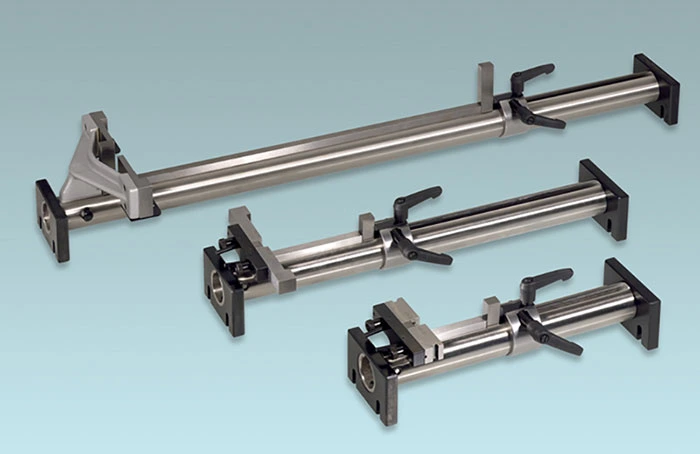

Das Einstellgerät ESU dient zum sicheren Einstellen von Zweipunkt-Innenvergleichsmessgeräten. Es deckt ungefähr 4,5 bis 800 mm ab und ist besonders wirtschaftlich, wenn häufig wechselnde Durchmesser eingestellt werden müssen.

Sollmaß mit Parallelendmaßen aufbauen

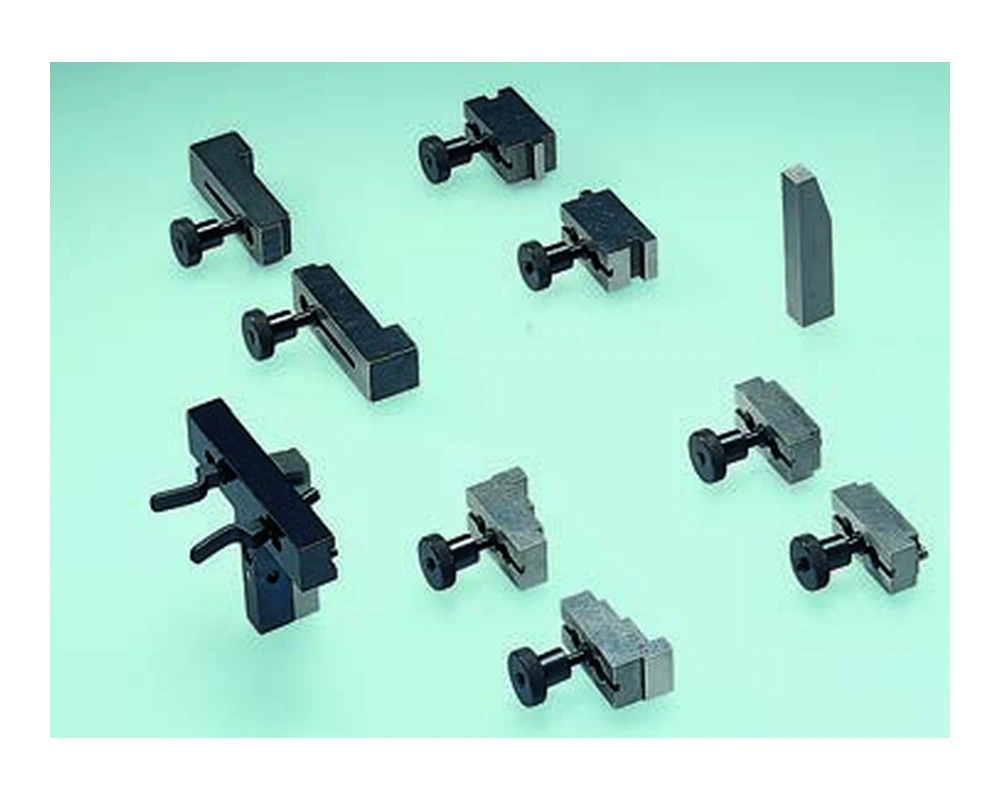

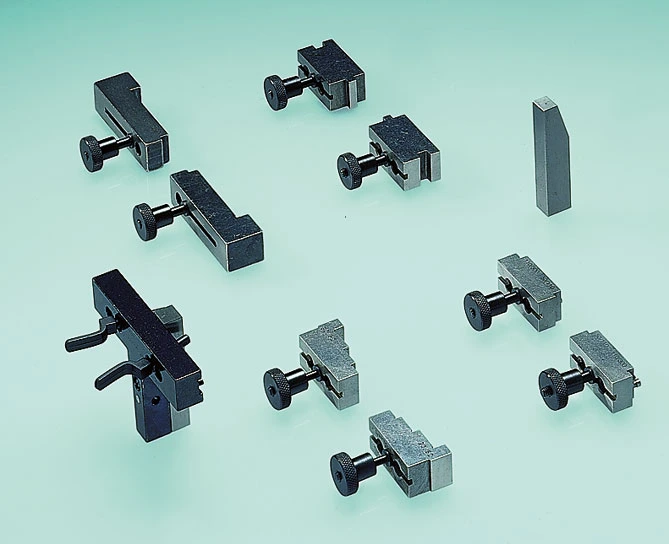

Das gewünschte Maß wird aus Parallelendmaßen zusammengesetzt. Die Endmaße werden an die Messbacken angeschoben und fixiert, sodass die Bedienkraft des einzustellenden Messgeräts das aufgebaute Maß nicht beeinflusst.

Hochwertige Messflächen

Die Messbacken bestehen aus Vollhartmetall und sind auf Endmaßqualität geläppt. Die Ebenheitsabweichung liegt bei höchstens etwa 0,6 µm; die Einstellunsicherheit des Geräts beträgt bis etwa 2 µm, ohne den Unsicherheitsanteil der verwendeten Endmaße.

Horizontal oder vertikal einsetzbar

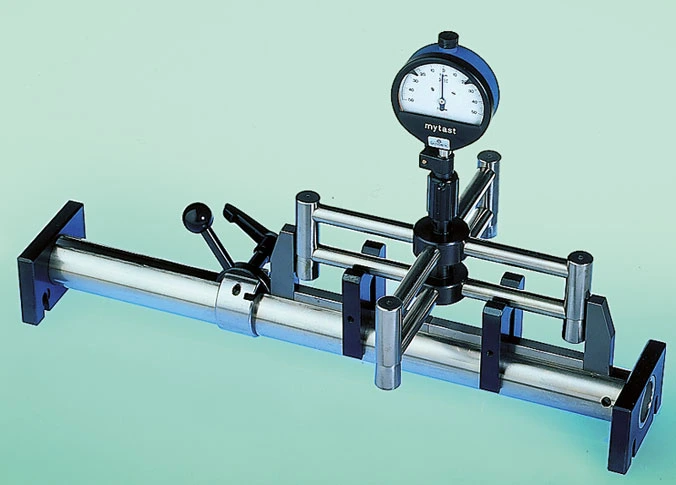

Je nach Messgerät und Arbeitsweise kann das ESU horizontal oder vertikal verwendet werden. Damit lassen sich SUBITO, Messdorne und weitere Zweipunkt-Systeme ergonomisch und reproduzierbar einstellen.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr. Ausführung Messbereich Messtiefe Skalenteilung / Auflösung Nettopreis Details Anfrage
4074001 für SU/SK/SW/SV 4.5 - 35 984,00 €
4074002 für SU/SK/SW/SV 4.5 - 160 1.083,00 €
4074003 für SU/SK/SW/SV 4.5 - 290 1.145,00 €
4074004 für SU/SK/SW/SV 35 - 160 1.010,00 €
4074005 für SU/SK/SW/SV 35 - 290 1.067,00 €
4074006 für SU/SK/SW/SV 160 - 510 1.680,00 €
4074007 für SU/SK/SW/SV 160 - 800 2.049,00 €
4074101 für SS 20 - 300 1.229,00 €
4074102 für SS 20 - 500 1.404,00 €
4074201 für ST 30 - 220 Preis auf Anfrage
4074202 für ST 180 - 510 Preis auf Anfrage
4074301 für OD-K 130 - 300 1.052,00 €
4074302 für OD-K 130 - 500 1.292,00 €
