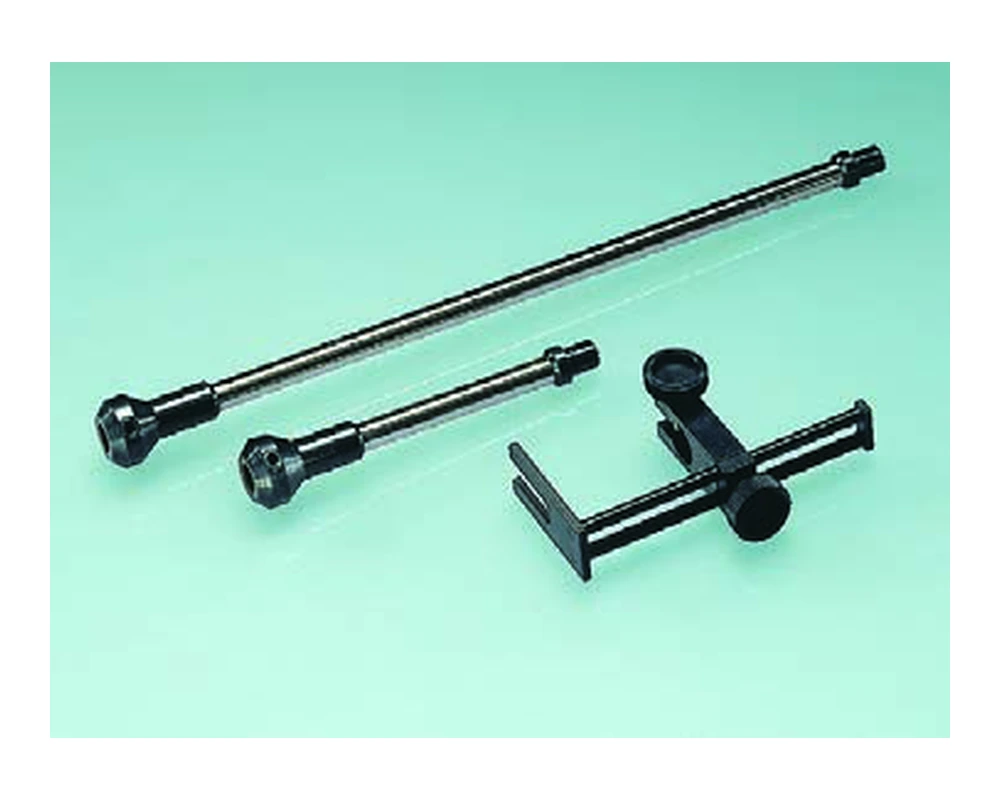

SCHWENK – Innen-Feinmessgerät ON / ONM
Innen-Feinmessgerät ON / ONM
Innenvergleichsmessgeräte für Nuten, Einstiche und zurückliegende Messstellen in Bohrungen.
- Für Nuten und Einstiche von etwa 6 bis 200 mm
- Spreiztaster mit großem Rückzug
- ON als fest ausgelegte Anwendung
- ONM mit auswechselbaren Messschiebern
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Nuten und zurückliegende Durchmesser messen
ON und ONM erreichen Einstiche, Nuten und Messstellen, die hinter einem kleineren Eintrittsdurchmesser liegen. Der Spreiztaster wird eingeführt und erst an der Messstelle auf den gewünschten Durchmesser geöffnet.
Großer Rückzugsweg
Der Standard-Rückzug beträgt etwa 10 mm; ab größeren Durchmessern sind Ausführungen mit bis zu 20 mm Rückzug möglich. Dadurch lassen sich auch deutlich zurückliegende Konturen sicher erreichen.
ON für feste, ONM für wechselnde Aufgaben
ON wird für einen definierten Anwendungsbereich aufgebaut. ONM ist flexibler und kann mit auswechselbaren Messschiebern an unterschiedliche Nutenbreiten und Durchmesser angepasst werden.
Vergleichsmessung mit Referenz
Vor der Prüfung wird das System mit einem geeigneten Meister oder Einstellmittel referenziert. Die Abweichung von der Sollgeometrie wird am mechanischen oder elektronischen Anzeigegerät abgelesen.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich | Messtiefe | Skalenteilung / Auflösung | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|---|
| 4072101 | Spreiztaster ON | 6 - 8 | 338,00 € | ||||
4072101 – Weitere Informationen zur Ausführung
Spreiztaster ON, 6–8 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 6 - 8 mm. |
|||||||
| 4072102 | Spreiztaster ON | 8 - 12 | 338,00 € | ||||
4072102 – Weitere Informationen zur Ausführung
Spreiztaster ON, 8–12 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 8 - 12 mm. |
|||||||
| 4072103 | Spreiztaster ON | 10 - 14 | 302,00 € | ||||
4072103 – Weitere Informationen zur Ausführung
Spreiztaster ON, 10–14 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 10 - 14 mm. |
|||||||
| 4072104 | Spreiztaster ON | 12 - 18 | 302,00 € | ||||
4072104 – Weitere Informationen zur Ausführung
Spreiztaster ON, 12–18 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 12 - 18 mm. |
|||||||
| 4072105 | Spreiztaster ON | 16 - 22 | 302,00 € | ||||
4072105 – Weitere Informationen zur Ausführung
Spreiztaster ON, 16–22 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 16 - 22 mm. |
|||||||
| 4072201 | Spreiztaster ONM | 20 - 55 | 366,00 € | ||||
4072201 – Weitere Informationen zur Ausführung
Spreiztaster ONM, 20–55 mm / 10 mm Weg ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 20 - 55 mm. |
|||||||
| 4072202 | Spreiztaster ONM | 45 - 200 | 433,00 € | ||||
4072202 – Weitere Informationen zur Ausführung
Spreiztaster ONM, 45–200 mm / 10 mm Weg ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 45 - 200 mm. |
|||||||
| 4072203 | Spreiztaster ONM | 45 - 200 | 496,00 € | ||||
4072203 – Weitere Informationen zur Ausführung
Spreiztaster ONM, 45–200 mm / 20 mm Weg ist eine Ausführung der Produktfamilie Innen-Feinmessgerät ON / ONM. Technische Merkmale: Messbereich: 45 - 200 mm. |
|||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
Zubehör
Passende Ergänzungen
Halter für Spreiztaster ON und ONM, 10 / 20 mm Weg
Halter für Spreiztaster ON und ONM, 10 / 20 mm Weg ist ein Zubehörartikel für kompatible Messgeräte und Messsysteme.
Ballbach-Art.-Nr. 4072001
