SCHWENK – Innen-Feinmessgerät Messdorn OD
Innen-Feinmessgerät Messdorn OD
Individuell ausgelegte Zweipunkt-Messdorne für schnelle manuelle oder automatische Bohrungsprüfungen.
- Für Bohrungsdurchmesser von etwa 2,5 bis 500 mm
- Auslegung auf einen definierten Durchmesser und Toleranzbereich
- Messung ohne Umkehrpunktsuche
- Für Handmessung, Vorrichtung und Automatisierung
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Messdorn für eine klar definierte Prüfaufgabe

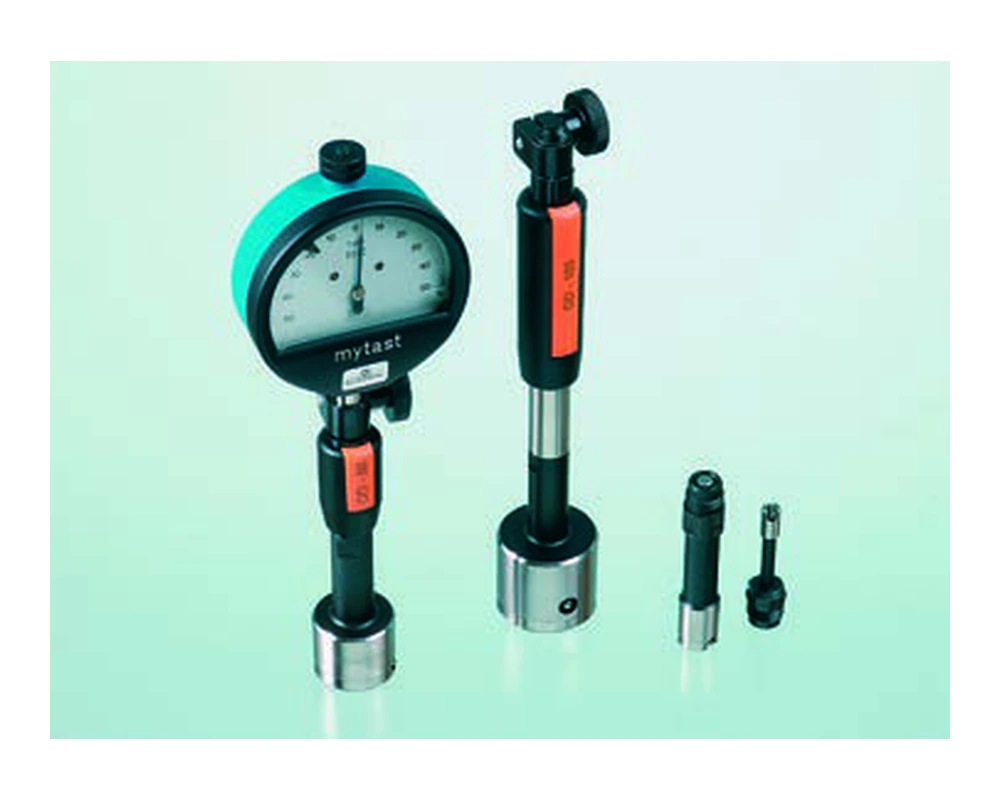

Der Messdorn OD ist ein mechanisches Zweipunkt-Vergleichsmessgerät, das individuell für einen bestimmten Bohrungsdurchmesser und Toleranzbereich ausgelegt wird. Dadurch entsteht eine robuste und schnell bedienbare Lösung für wiederkehrende Prüfungen.
Schnelle Messung ohne Pendeln

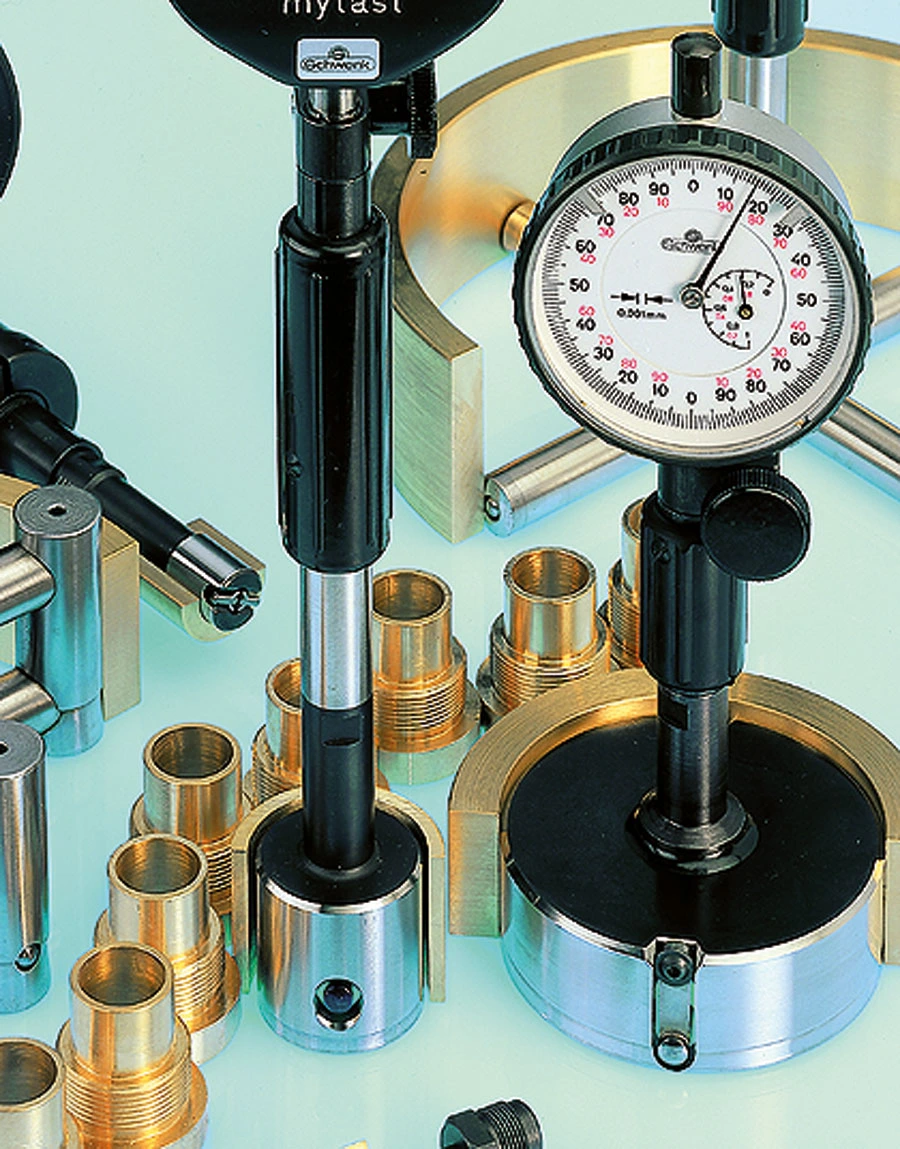

Die Messschale führt den Dorn in der Bohrung; zwei gegenüberliegende Messkontakte erfassen die Abweichung. Eine Umkehrpunktsuche ist nicht erforderlich. Das reduziert die Prüfzeit und erhöht die Sicherheit bei Serienkontrollen.
Durchmesser und Form beurteilen
Je nach Bauform lassen sich Bohrungen von ungefähr 2,5 bis 500 mm prüfen. Neben Maßabweichungen können durch Drehen oder Messen in verschiedenen Tiefen auch Rundheit, Konizität und weitere Formfehler erkannt werden.
Modular für Handmessung und Automatisierung

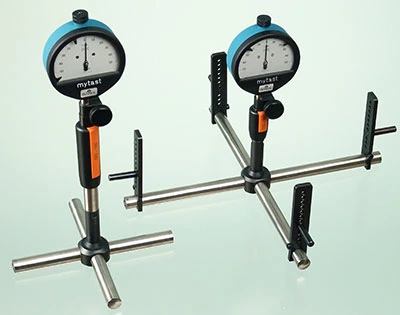

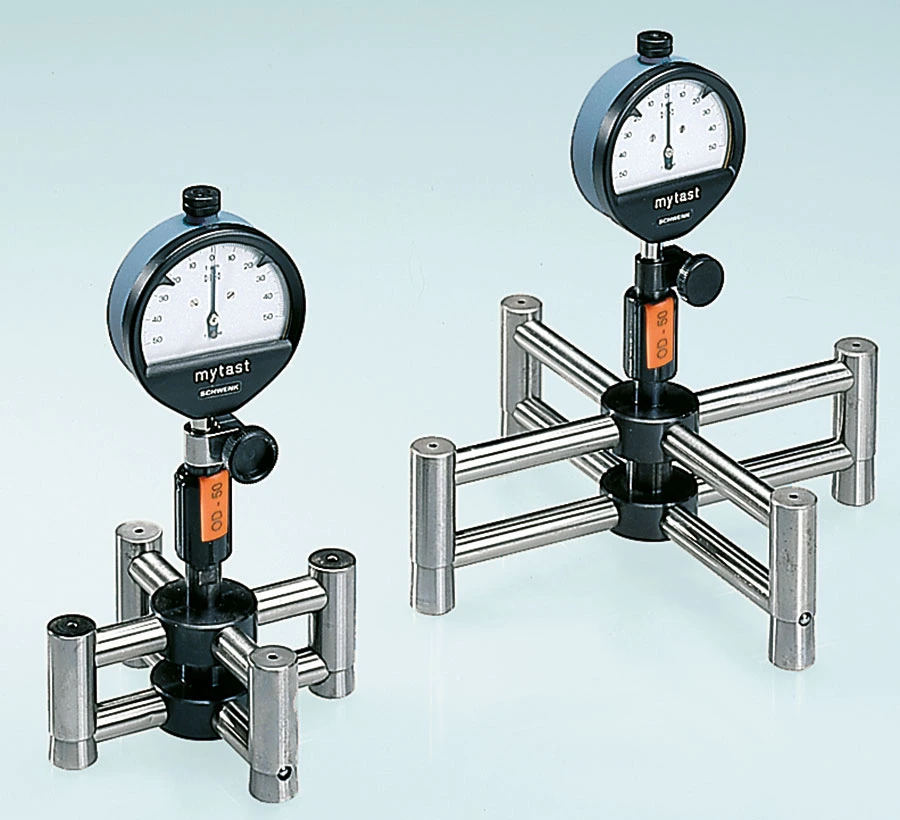

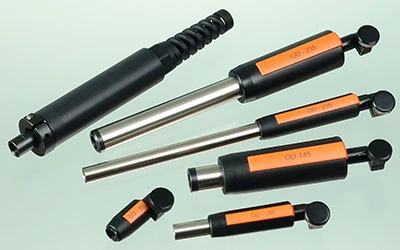

Über den modularen Anschluss können Halter, Verlängerungen und Winkelstücke kombiniert werden. Der Messdorn eignet sich damit für manuelle Prüfungen, Messvorrichtungen und automatische Anlagen. Standard-, Durchgangs- und Sacklochausführungen sind möglich.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich | Messtiefe | Skalenteilung / Auflösung | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|---|
| 4064001 | Standard | 2.5 - 6 | 330,00 € | ||||
4064001 – Weitere Informationen zur Ausführung
Messdorn OD Standard 2,5–6 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 2.5 - 6 mm. |
|||||||
| 4064002 | Standard | 6.1 - 12 | 237,00 € | ||||
4064002 – Weitere Informationen zur Ausführung
Messdorn OD Standard 6,1–12 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 6.1 - 12 mm. |
|||||||
| 4064003 | Standard | 12.1 - 20 | 241,00 € | ||||
4064003 – Weitere Informationen zur Ausführung
Messdorn OD Standard 12,1–20 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 12.1 - 20 mm. |
|||||||
| 4064004 | Standard | 20.1 - 30 | 288,00 € | ||||
4064004 – Weitere Informationen zur Ausführung
Messdorn OD Standard 20,1–30 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 20.1 - 30 mm. |
|||||||
| 4064005 | Standard | 30.1 - 40 | 378,00 € | ||||
4064005 – Weitere Informationen zur Ausführung
Messdorn OD Standard 30,1–40 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 30.1 - 40 mm. |
|||||||
| 4064006 | Standard | 40.1 - 60 | 441,00 € | ||||
4064006 – Weitere Informationen zur Ausführung
Messdorn OD Standard 40,1–60 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 40.1 - 60 mm. |
|||||||
| 4064007 | Standard | 60.1 - 80 | 476,00 € | ||||
4064007 – Weitere Informationen zur Ausführung
Messdorn OD Standard 60,1–80 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 60.1 - 80 mm. |
|||||||
| 4064008 | Standard | 80.1 - 100 | 510,00 € | ||||
4064008 – Weitere Informationen zur Ausführung
Messdorn OD Standard 80,1–100 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 80.1 - 100 mm. |
|||||||
| 4064009 | Standard | 100.1 - 110 | 549,00 € | ||||
4064009 – Weitere Informationen zur Ausführung
Messdorn OD Standard 100,1–110 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 100.1 - 110 mm. |
|||||||
| 4064010 | Standard | 110.1 - 120 | 591,00 € | ||||
4064010 – Weitere Informationen zur Ausführung
Messdorn OD Standard 110,1–120 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 110.1 - 120 mm. |
|||||||
| 4064011 | Standard | 120.1 - 130 | 647,00 € | ||||
4064011 – Weitere Informationen zur Ausführung
Messdorn OD Standard 120,1–130 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 120.1 - 130 mm. |
|||||||
| 4064101 | Durchgang | 2.5 - 6 | 330,00 € | ||||
4064101 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 2,5–6 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 2.5 - 6 mm. |
|||||||
| 4064102 | Durchgang | 6.1 - 12 | 237,00 € | ||||
4064102 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 6,1–12 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 6.1 - 12 mm. |
|||||||
| 4064103 | Durchgang | 12.1 - 20 | 241,00 € | ||||
4064103 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 12,1–20 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 12.1 - 20 mm. |
|||||||
| 4064104 | Durchgang | 20.1 - 30 | 288,00 € | ||||
4064104 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 20,1–30 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 20.1 - 30 mm. |
|||||||
| 4064105 | Durchgang | 30.1 - 40 | 378,00 € | ||||
4064105 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 30,1–40 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 30.1 - 40 mm. |
|||||||
| 4064106 | Durchgang | 40.1 - 60 | 441,00 € | ||||
4064106 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 40,1–60 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 40.1 - 60 mm. |
|||||||
| 4064107 | Durchgang | 60.1 - 80 | 476,00 € | ||||
4064107 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 60,1–80 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 60.1 - 80 mm. |
|||||||
| 4064108 | Durchgang | 80.1 - 100 | 510,00 € | ||||
4064108 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 80,1–100 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 80.1 - 100 mm. |
|||||||
| 4064109 | Durchgang | 100.1 - 110 | 549,00 € | ||||
4064109 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 100,1–110 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 100.1 - 110 mm. |
|||||||
| 4064110 | Durchgang | 110.1 - 120 | 591,00 € | ||||
4064110 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 110,1–120 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 110.1 - 120 mm. |
|||||||
| 4064111 | Durchgang | 120.1 - 130 | 647,00 € | ||||
4064111 – Weitere Informationen zur Ausführung
Messdorn OD Durchgang 120,1–130 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 120.1 - 130 mm. |
|||||||
| 4064201 | Sackloch | 2.5 - 6 | 448,00 € | ||||
4064201 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 2,5–6 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 2.5 - 6 mm. |
|||||||
| 4064202 | Sackloch | 6.1 - 12 | 360,00 € | ||||
4064202 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 6,1–12 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 6.1 - 12 mm. |
|||||||
| 4064203 | Sackloch | 12.1 - 20 | 364,00 € | ||||
4064203 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 12,1–20 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 12.1 - 20 mm. |
|||||||
| 4064204 | Sackloch | 20.1 - 30 | 411,00 € | ||||
4064204 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 20,1–30 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 20.1 - 30 mm. |
|||||||
| 4064205 | Sackloch | 30.1 - 40 | 562,00 € | ||||
4064205 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 30,1–40 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 30.1 - 40 mm. |
|||||||
| 4064206 | Sackloch | 40.1 - 60 | 682,00 € | ||||
4064206 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 40,1–60 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 40.1 - 60 mm. |
|||||||
| 4064207 | Sackloch | 60.1 - 80 | 697,00 € | ||||
4064207 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 60,1–80 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 60.1 - 80 mm. |
|||||||
| 4064208 | Sackloch | 80.1 - 100 | 752,00 € | ||||
4064208 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 80,1–100 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 80.1 - 100 mm. |
|||||||
| 4064209 | Sackloch | 100.1 - 110 | 795,00 € | ||||
4064209 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 100,1–110 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 100.1 - 110 mm. |
|||||||
| 4064210 | Sackloch | 110.1 - 120 | 838,00 € | ||||
4064210 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 110,1–120 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 110.1 - 120 mm. |
|||||||
| 4064211 | Sackloch | 120.1 - 130 | 894,00 € | ||||
4064211 – Weitere Informationen zur Ausführung
Messdorn OD Sackloch 120,1–130 mm ist eine Ausführung der Produktfamilie Innen-Feinmessgerät Messdorn OD. Technische Merkmale: Messbereich: 120.1 - 130 mm. |
|||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
