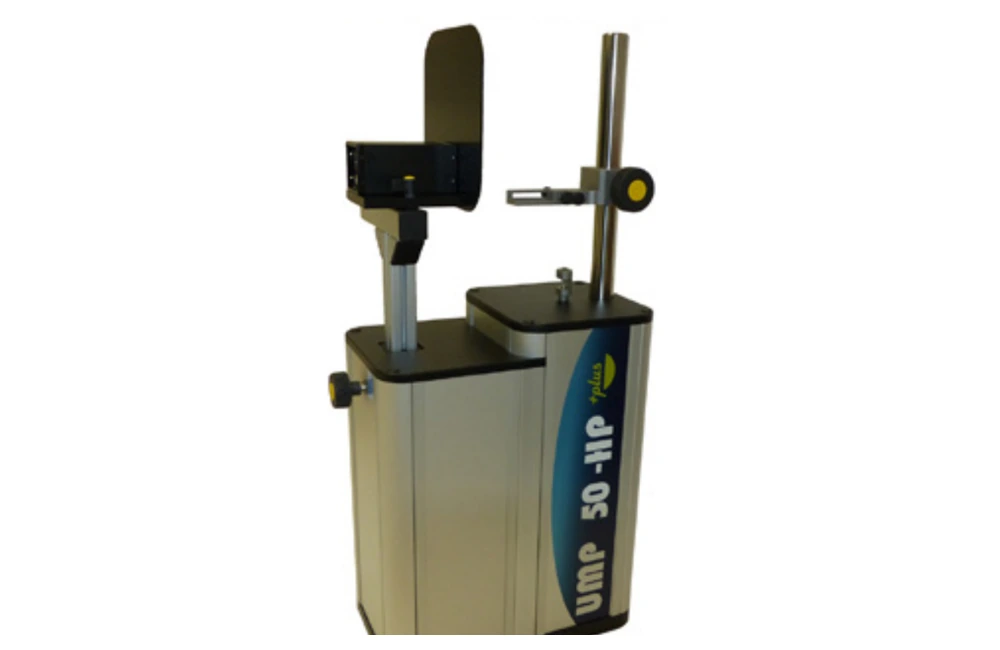

Messuhrenprüfmaschine UMP 50 / 100 HP plus
Messuhrenprüfmaschine UMP 50 / 100 HP plus
Vollautomatische Prüfmaschine mit Kamera und Bildverarbeitung für analoge, digitale und elektronische Vergleichsmessgeräte.
- Vollautomatische Kalibrierung von Messuhren und Vergleichsmessgeräten
- Prüfbereiche 50 oder 100 mm; maximale Auflösung 0,01 µm
- Kamera, Bildverarbeitung und softwaregesteuerter motorischer Antrieb
- Grafik, Tabelle, Kalibrierschein und kundenspezifischer Datenexport
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Universelle Messuhrenprüfmaschine für Labor und Prüfmittelüberwachung
Die UMP 50 / 100 HP plus ist ein hochpräzises, vollautomatisches Prüfsystem für Messuhren, Fühlhebelmessgeräte, Feinzeiger, Messuhren mit elektronischer Ziffernanzeige sowie elektronische Induktiv- und Inkrementaltaster. Kamera und Bildverarbeitung erfassen die Anzeige, während der motorische Antrieb den Prüfweg reproduzierbar abfährt.
Vollautomatisch oder schnell halbautomatisch
Neben dem vollautomatischen Messablauf steht ein schneller halbautomatischer Betrieb mit Bedienung per Mausrad zur Verfügung. Schneller Vor- und Rücklauf, Autofokus per Mausklick und Zoom unterstützen die Einrichtung und reduzieren die Kalibrierzeit.
Messprinzip und technische Leistungsdaten
Der Messaufbau entspricht dem Komparatorprinzip nach Abbe. Die Ausführungen UMP 50 HP plus und UMP 100 HP plus decken 50 beziehungsweise 100 mm Prüfbereich ab. Die maximale Auflösung beträgt 0,01 µm; die Fehlergrenze liegt bei (0,1 + L/250) µm mit L in mm. Als Maßverkörperung dient ein Heidenhain-Messsystem in Verbindung mit Zerodur-Glaskeramik. Bezugstemperatur ist 20 °C, die Kommunikation erfolgt über RS 232 und USB.
Normgerechte Abläufe und umfangreiche Messmittelbibliothek
Die Software unterstützt aktuelle Prüf- und Kalibrierabläufe. Eine umfangreiche Messmittelbibliothek vereinfacht die Auswahl und Verwaltung unterschiedlicher Messuhren, Feinzeiger und Taster. Messwerte können wahlweise grafisch oder tabellarisch dargestellt werden.
Kalibrierscheine und Datenexport
Kalibrierscheine lassen sich direkt ausgeben und über den Reportgenerator frei gestalten. Zusätzlich stehen Datenexporte zur Verfügung; kundenspezifische Exportformate können umgesetzt werden. Dadurch eignet sich die UMP besonders für akkreditierte und industrielle Kalibrierlabore sowie die zentrale Prüfmittelüberwachung.
Lieferumfang
Zum Lieferumfang gehören Basisgerät mit Kamera, Aufnahmen für Messuhren und Feinzeiger, Aufnahme für Fühlhebelmessgeräte, Universalmessaufsatz, Steuereinheit und Software. Der PC ist nicht enthalten.
Optionales Zubehör
Optional erhältlich sind PC oder Laptop, Zubehör für die vollautomatische Prüfung induktiver und inkrementaler Taster, Interface und Anschlusskabel für elektronische Messuhren sowie eine Ringleuchte für schwierige Umgebungsbeleuchtung.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich / Größe | Technische Merkmale | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 7070001 | UMP 50 HP plus | bis 50 mm | 0,01 µm; Fehlergrenze (0,1 + L/250) µm; RS 232 / USB | 15.760,00 € | ||
7070001 – Weitere Informationen zur Ausführung
Vollautomatische Ausführung mit 50 mm Prüfbereich. |
||||||
| 7070002 | UMP 100 HP plus | bis 100 mm | 0,01 µm; Fehlergrenze (0,1 + L/250) µm; RS 232 / USB | 17.730,00 € | ||
7070002 – Weitere Informationen zur Ausführung
Vollautomatische Ausführung mit 100 mm Prüfbereich. |
||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
Zubehör
Passende Ergänzungen
Interface für elektronische Messuhren
Interface und Anschlusskabel zur automatischen Messung und Kalibrierung elektronischer Ziffernanzeigen.
Ballbach-Art.-Nr. 7070100
Prüfzubehör für elektronische Messtaster
Zubehör für die vollautomatische Prüfung induktiver und inkrementaler Messtaster.
Ballbach-Art.-Nr. 7070201
Ringleuchte
Ringleuchte zur zuverlässigen Bildauswertung bei ungünstigem Umgebungslicht.
Ballbach-Art.-Nr. 7070202
