TESA – TWIN-SURF
TESA TWIN-SURF

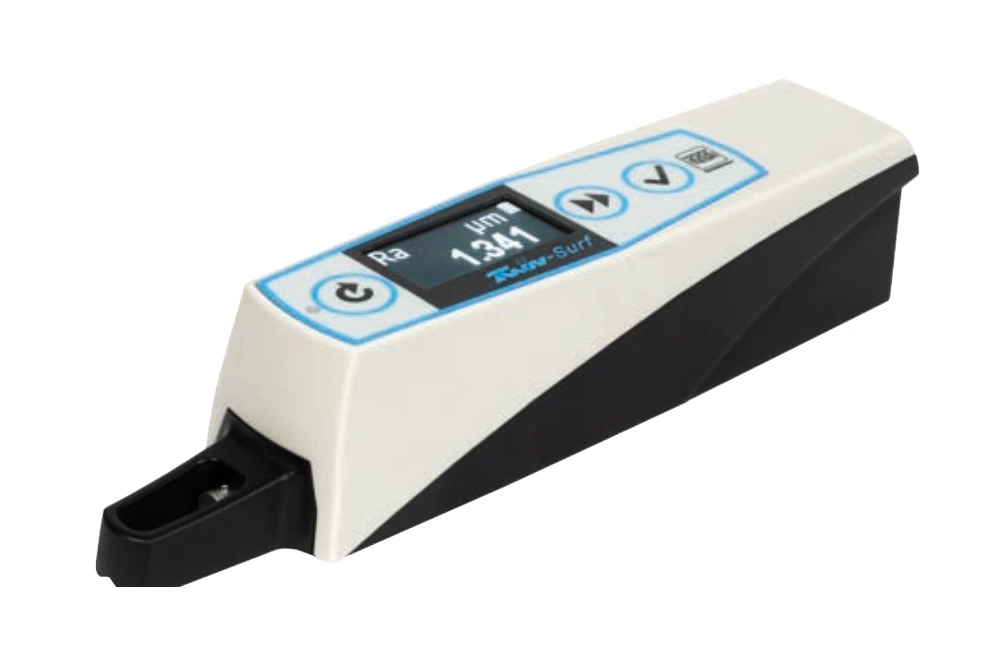

Kompaktes Rauheitsmessgerät mit USB-C oder Bluetooth, schwenkbarem Taster und TESA DATA-STUDIO.
- Kompaktes Rauheitsmessgerät für Wareneingang, Fertigung und Messlabor
- Ra 0 bis 50 µm und Rt 0,05 bis 200 µm
- Auflösung 0,001 µm; Messlänge bis 17,5 mm
- USB-C oder Bluetooth; TESA DATA-STUDIO Basic im Lieferumfang
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Kompakte Rauheitsmessung direkt am Werkstück

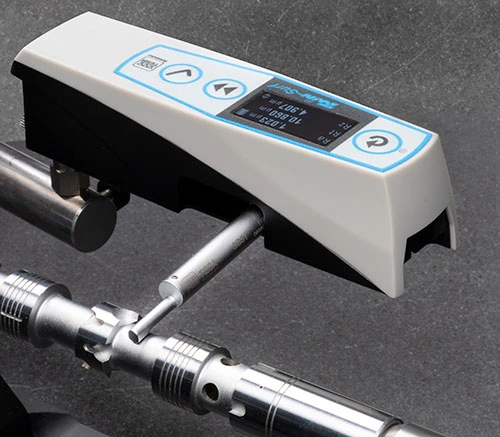

Das TESA TWIN-SURF ist für schnelle Rauheitskontrollen im Wareneingang, im fertigungsnahen Bereich und im Messlabor ausgelegt. Durch die kompakte Bauform kann das Gerät direkt am Werkstück eingesetzt oder über den 8-mm-Adapter an einem Messstativ aufgenommen werden.
Messablauf und Toleranzbewertung
Jeder Messparameter lässt sich einzeln aktivieren oder deaktivieren. Für jeden Parameter können obere und untere Toleranzgrenzen eingestellt werden. Die gemessenen Parameter werden gespeichert; nach der Messung kann der induktive Messtaster automatisch in seine Ausgangsposition zurückkehren. Der Taster ist austauschbar und um 90° schwenkbar.
Messbereiche und technische Daten
Der Messbereich umfasst Ra von 0 bis 50 µm und Rt von 0,05 bis 200 µm. Die maximale Gesamtlänge beträgt 17,5 mm. Die Auflösung liegt bei 0,001 µm, die Verfahrgeschwindigkeit bei 0,5 oder 1 mm/s. Je nach Norm können 1 bis 5 Cut-offs und Cut-off-Längen von 0,25 bis 8 mm gewählt werden. Die Diamant-Tastnadel besitzt 2 µm Radius bei 90°; die Messkraft beträgt 0,75 mN nach ISO 3274.
Rauheitsparameter und Normen

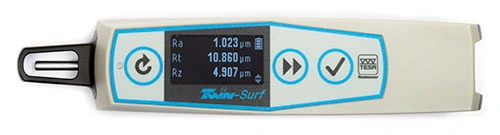

In der Grundausstattung werden Parameter nach ISO 4287 und ISO 12085 ausgewertet, darunter Ra, Rq, Rt, Rz, Rc, Rmax, RSm, RPc, Pt, R, AR, Rx und PPc. Mit TESA DATA-STUDIO Premium stehen weitere Profil-, Traganteil- und Rk-Parameter zur Verfügung.
Datenübertragung und Dokumentation

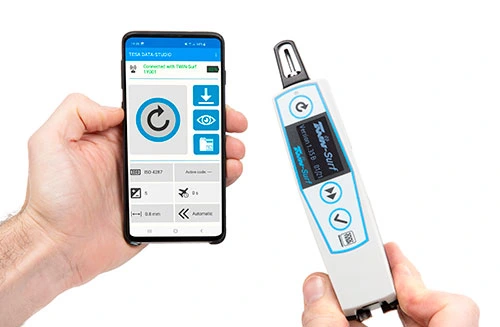

Die Standardausführung wird über USB-C mit einem PC verbunden. Die BT-Ausführung unterstützt zusätzlich Bluetooth für Computer, Tablet oder Smartphone und kann mit dem optionalen Drucker verwendet werden. TESA DATA-STUDIO Basic ist im Lieferumfang enthalten und ermöglicht Messberichte sowie die Verwaltung der Messergebnisse.
Lieferumfang und Zubehör

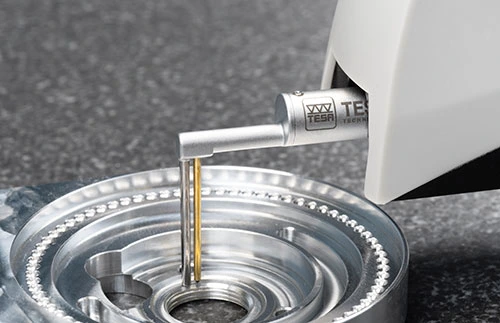

Zum Lieferumfang gehören Rauheitsnormal Ra 2,97 µm, Messtaster SB51, Adapter für Halter und Messstativ mit 8-mm-Spannstelle, Ladegerät, USB-Kabel sowie die TESA-Software. Für Nuten, Bohrungen, konkave Flächen und tiefe Messstellen stehen spezialisierte Taster und eine 100-mm-Verlängerung zur Verfügung.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich / Größe | Technische Merkmale | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 6074001 | TESA TWIN-SURF | Z ±200 µm, X 17,5 mm | USB-C, 13 Rauheitsparameter | Preis auf Anfrage | ||
6074001 – Weitere Informationen zur AusführungUSB-C, 13 Rauheitsparameter |
||||||
| 6074701 | TESA TWIN-SURF | Ra 0-50 µm; Rt 0,05-200 µm; X max. 17,5 mm | 0,001 µm; USB-C; 13 Parameter | 2.859,00 € | ||
6074701 – Weitere Informationen zur Ausführung
Standardausführung mit USB-C und DATA-STUDIO Basic. |
||||||
| 6074002 | TESA TWIN-SURF Bluetooth | Z ±200 µm, X 17,5 mm | Bluetooth und USB-C | Preis auf Anfrage | ||
6074002 – Weitere Informationen zur AusführungBluetooth und USB-C |
||||||
| 6074702 | TESA TWIN-SURF BT | Ra 0-50 µm; Rt 0,05-200 µm; X max. 17,5 mm | 0,001 µm; Bluetooth + USB-C | 3.069,00 € | ||
6074702 – Weitere Informationen zur Ausführung
Kabellose Ausführung mit Bluetooth und USB-C. |
||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
Zubehör
Passende Ergänzungen
Drucker für TWIN-SURF BT
Drahtloser Drucker für die Bluetooth-Ausführung.
Ballbach-Art.-Nr. 6074710
Tastkopf SB21 für Nuten < 5 mm
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 06960092
TESA DATA-STUDIO Premium
Erweiterte Softwarelizenz für zusätzliche Rauheitsparameter und Auswertungen.
Ballbach-Art.-Nr. 6074711
Tastkopf SB31 für Bohrungen Ø > 4 mm
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 06960093
Messtaster SB21
Für Nuten mit einer Tiefe unter 5 mm.
Ballbach-Art.-Nr. 6074712
Tastkopf SB51 für konkave Flächen und 90°
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 06960094

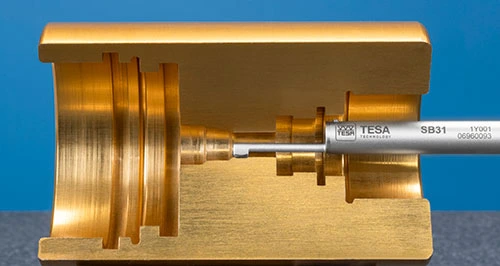

Messtaster SB31
Für Flächen und Bohrungen ab Ø 4 mm bis 20 mm Tiefe.
Ballbach-Art.-Nr. 6074713
Tastkopf SB121 für Nuten < 20 mm
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 06960095
Messtaster SB51
Für konkave Oberflächen, 90°-Messungen und Nuten unter 5 mm.
Ballbach-Art.-Nr. 6074714
Verlängerung 100 mm
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 06960096
USB-A-zu-USB-C-Kabel, 1 m
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 04760152
Messtaster SB121
Für Nuten mit einer Tiefe unter 20 mm.
Ballbach-Art.-Nr. 6074715
Tasterverlängerung 100 mm
Verlängerung für tiefe oder schwer zugängliche Messstellen.
Ballbach-Art.-Nr. 6074716
Bluetooth-Drucker
Zubehör für TWIN-SURF
Ballbach-Art.-Nr. 06960090
Rauheitsnormal Ra 2,97 µm
Referenznormal zur Kontrolle und Einstellung des Messsystems.
Ballbach-Art.-Nr. 6074206
Software DATA-STUDIO
Zubehör für RUGOSURF 20
Ballbach-Art.-Nr. 06960091
USB-A-zu-USB-C-Kabel
Verbindungskabel für Messgerät und PC.
Ballbach-Art.-Nr. 6074717
