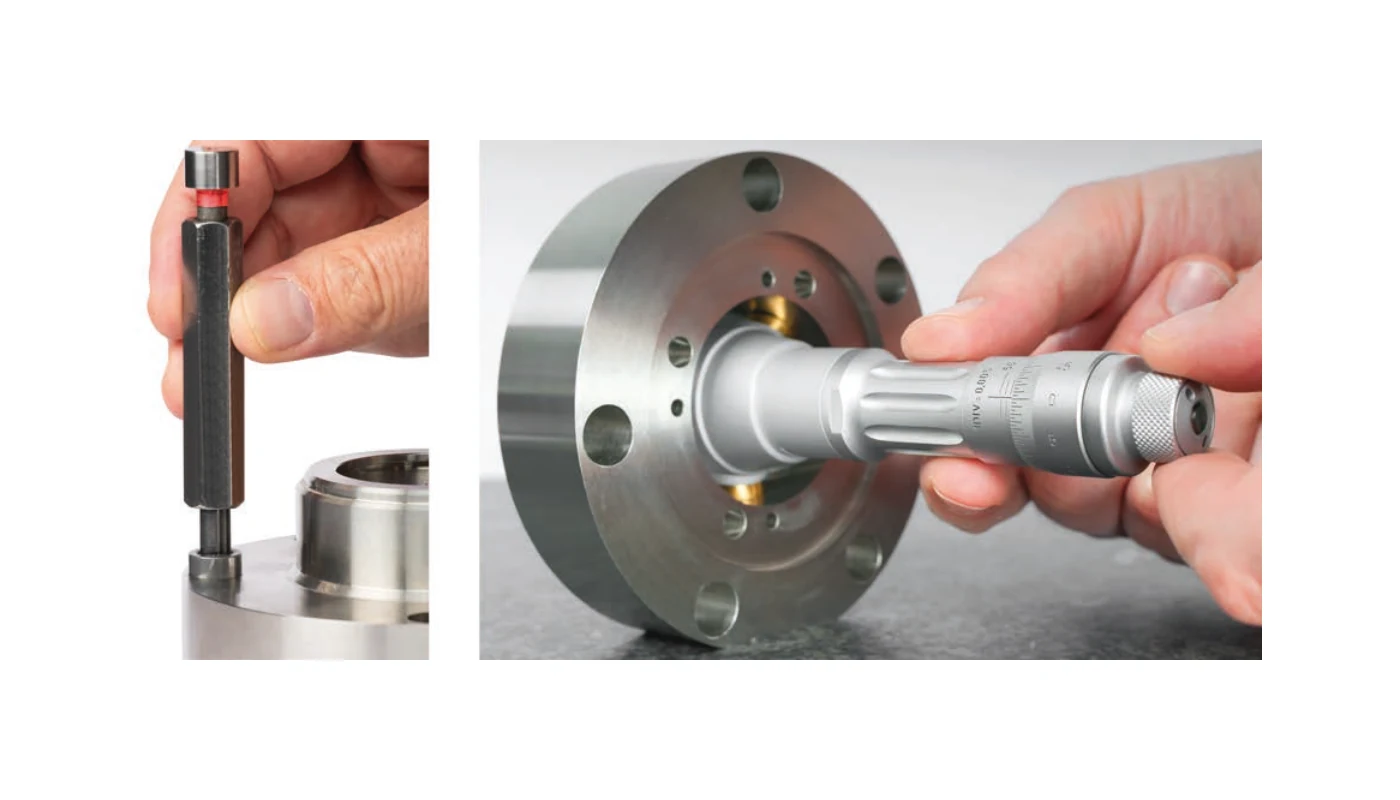

TESA IMICRO - Anwendung

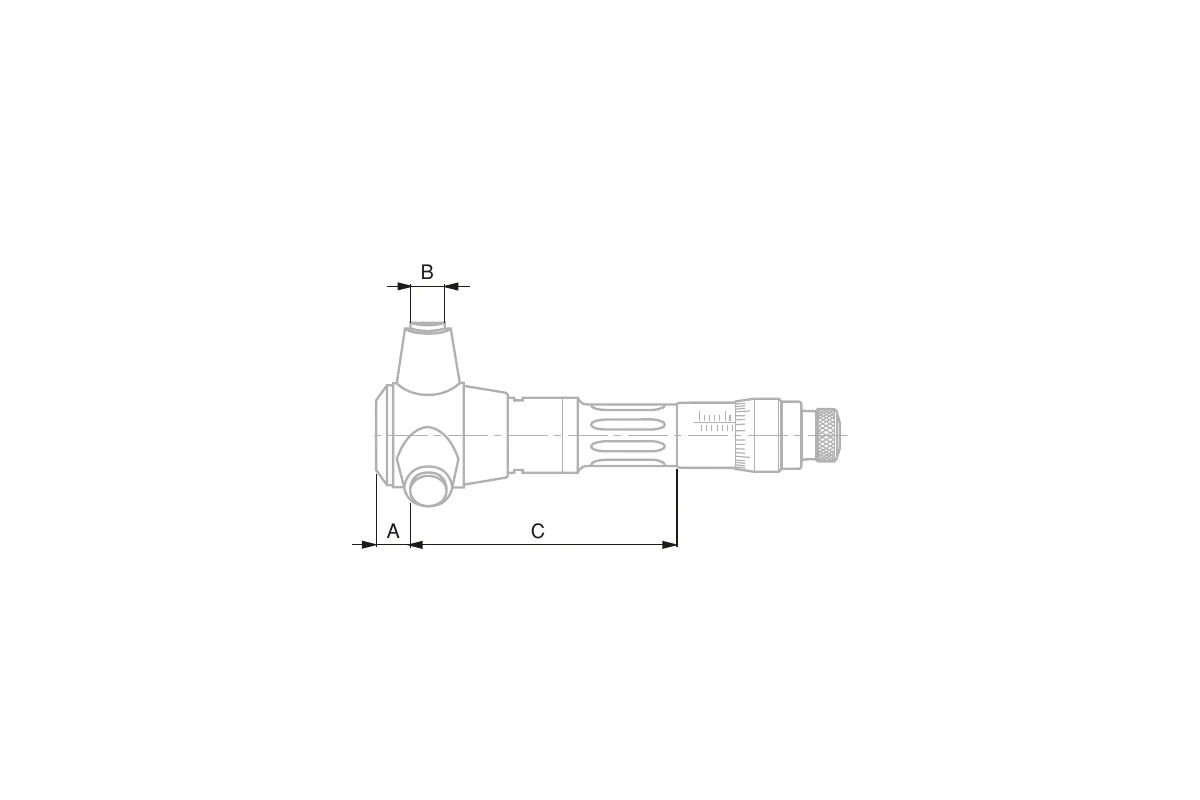

TESA IMICRO - technische Zeichnung
TESA Einstellring
TESA – IMICRO
TESA IMICRO Innenmessschrauben mit Skalenanzeige
Selbstzentrierende TESA IMICRO 3-Linien-Innenmessschrauben mit Skalenanzeige für Durchgangsbohrungen von 3,5 bis 300 mm.
- 3-Linien-Messung für Durchgangsbohrungen
- Selbstzentrierend und selbstausrichtend
- Messbereiche von 3,5 bis 300 mm
- Geschliffener Stufenkegel und Ratschenkupplung
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Zuverlässige Messung von Bohrungsdurchmessern
TESA IMICRO Innenmessschrauben erfassen den Bohrungsdurchmesser über drei gleichmäßig angeordnete Messlinien. Dadurch richtet sich das Messgerät in der Bohrung selbst aus und unterstützt reproduzierbare Messungen ohne aufwendige Umkehrpunktsuche.
Präzisionsmechanik nach dem Abbeschen Grundsatz
Der hochgenau geschliffene Stufenkegel überträgt den Spindelweg gleichmäßig auf die Messflächen. Die konstruktive Anordnung folgt dem Abbeschen Grundsatz und trägt auch bei größeren Messtiefen zu einer hohen Messsicherheit bei. Eine Ratschenkupplung sorgt für eine gleichmäßige Betätigung.
Messflächen passend zum Messbereich
Je nach Größe sind die Messflächen aus gehärtetem Stahl, titannitridbeschichtet oder mit Hartmetall bestückt. Damit stehen für kleine, mittlere und große Bohrungen geeignete Ausführungen zur Verfügung.
Große Messtiefen und sichere Einstellung
Mit passenden Verlängerungen und Zentriereinrichtungen lassen sich auch tiefer liegende Messstellen erreichen. Vor der Messung wird das Gerät mit einem geeigneten Einstellring auf das Bezugsmaß eingestellt. Ballbach bietet dafür Beratung, Kalibrierung und Reparaturservice.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Messflächen | Messbereich | Skalen-/Ziffernschrittwert | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 2500001 | Stahl gehärtet | 3,5-4 mm | 0,001 mm | 1.106,00 € | ||
2500001 – Weitere Informationen zur AusführungTESA IMICRO 3,5-4 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 3,5-4 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500002 | Stahl gehärtet | 4-4,5 mm | 0,001 mm | 1.106,00 € | ||
2500002 – Weitere Informationen zur AusführungTESA IMICRO 4-4,5 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 4-4,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500003 | Stahl gehärtet | 4,5-5,5 mm | 0,001 mm | 1.110,00 € | ||
2500003 – Weitere Informationen zur AusführungTESA IMICRO 4,5-5,5 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 4,5-5,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500004 | Stahl gehärtet | 5,5-6,5 mm | 0,001 mm | 1.110,00 € | ||
2500004 – Weitere Informationen zur AusführungTESA IMICRO 5,5-6,5 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 5,5-6,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500005 | Stahl gehärtet | 6-8 mm | 0,001 mm | 554,00 € | ||
2500005 – Weitere Informationen zur AusführungTESA IMICRO 6-8 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 6-8 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500006 | Stahl gehärtet | 8-10 mm | 0,001 mm | 558,00 € | ||
2500006 – Weitere Informationen zur AusführungTESA IMICRO 8-10 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 8-10 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500007 | Stahl gehärtet | 10-12 mm | 0,001 mm | 567,00 € | ||
2500007 – Weitere Informationen zur AusführungTESA IMICRO 10-12 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 10-12 mm; Skalen-/Ziffernschrittwert: 0,001 mm. |
||||||
| 2500008 | Titannitrid (TIN) beschichtet | 11-14 mm | 0,005 mm | 616,00 € | ||
2500008 – Weitere Informationen zur AusführungTESA IMICRO 11-14 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 11-14 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500009 | Titannitrid (TIN) beschichtet | 14-17 mm | 0,005 mm | 622,00 € | ||
2500009 – Weitere Informationen zur AusführungTESA IMICRO 14-17 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 14-17 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500010 | Titannitrid (TIN) beschichtet | 17-20 mm | 0,005 mm | 628,00 € | ||
2500010 – Weitere Informationen zur AusführungTESA IMICRO 17-20 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 17-20 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500011 | Titannitrid (TIN) beschichtet | 20-25 mm | 0,005 mm | 705,00 € | ||
2500011 – Weitere Informationen zur AusführungTESA IMICRO 20-25 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 20-25 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500012 | Titannitrid (TIN) beschichtet | 25-30 mm | 0,005 mm | 727,00 € | ||
2500012 – Weitere Informationen zur AusführungTESA IMICRO 25-30 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 25-30 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500013 | Titannitrid (TIN) beschichtet | 30-35 mm | 0,005 mm | 726,00 € | ||
2500013 – Weitere Informationen zur AusführungTESA IMICRO 30-35 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 30-35 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500014 | Titannitrid (TIN) beschichtet | 35-40 mm | 0,005 mm | 800,00 € | ||
2500014 – Weitere Informationen zur AusführungTESA IMICRO 35-40 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 35-40 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500015 | Titannitrid (TIN) beschichtet | 40-50 mm | 0,005 mm | 934,00 € | ||
2500015 – Weitere Informationen zur AusführungTESA IMICRO 40-50 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 40-50 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500016 | Titannitrid (TIN) beschichtet | 50-60 mm | 0,005 mm | 898,00 € | ||
2500016 – Weitere Informationen zur AusführungTESA IMICRO 50-60 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 50-60 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500017 | Titannitrid (TIN) beschichtet | 60-70 mm | 0,005 mm | 990,00 € | ||
2500017 – Weitere Informationen zur AusführungTESA IMICRO 60-70 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 60-70 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500018 | Titannitrid (TIN) beschichtet | 70-80 mm | 0,005 mm | 931,00 € | ||
2500018 – Weitere Informationen zur AusführungTESA IMICRO 70-80 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 70-80 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500019 | Titannitrid (TIN) beschichtet | 80-90 mm | 0,005 mm | 937,00 € | ||
2500019 – Weitere Informationen zur AusführungTESA IMICRO 80-90 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 80-90 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500020 | Titannitrid (TIN) beschichtet | 90-100 mm | 0,005 mm | 978,00 € | ||
2500020 – Weitere Informationen zur AusführungTESA IMICRO 90-100 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 90-100 mm; Skalen-/Ziffernschrittwert: 0,005 mm. |
||||||
| 2500021 | Hartmetall bestückt | 100-125 mm | 0,01 mm | 1.646,00 € | ||
2500021 – Weitere Informationen zur AusführungTESA IMICRO 100-125 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 100-125 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500022 | Hartmetall bestückt | 125-150 mm | 0,01 mm | 1.653,00 € | ||
2500022 – Weitere Informationen zur AusführungTESA IMICRO 125-150 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 125-150 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500023 | Hartmetall bestückt | 150-175 mm | 0,01 mm | 1.662,00 € | ||
2500023 – Weitere Informationen zur AusführungTESA IMICRO 150-175 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 150-175 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500024 | Hartmetall bestückt | 175-200 mm | 0,01 mm | 1.714,00 € | ||
2500024 – Weitere Informationen zur AusführungTESA IMICRO 175-200 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 175-200 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500025 | Hartmetall bestückt | 200-225 mm | 0,01 mm | 2.487,00 € | ||
2500025 – Weitere Informationen zur AusführungTESA IMICRO 200-225 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 200-225 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500026 | Hartmetall bestückt | 225-250 mm | 0,01 mm | 2.517,00 € | ||
2500026 – Weitere Informationen zur AusführungTESA IMICRO 225-250 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 225-250 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500027 | Hartmetall bestückt | 250-275 mm | 0,01 mm | 2.551,00 € | ||
2500027 – Weitere Informationen zur AusführungTESA IMICRO 250-275 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 250-275 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
| 2500028 | Hartmetall bestückt | 275-300 mm | 0,01 mm | 2.591,00 € | ||
2500028 – Weitere Informationen zur AusführungTESA IMICRO 275-300 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit Skalenanzeige. Technische Merkmale: Messbereich: 275-300 mm; Skalen-/Ziffernschrittwert: 0,01 mm. |
||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
