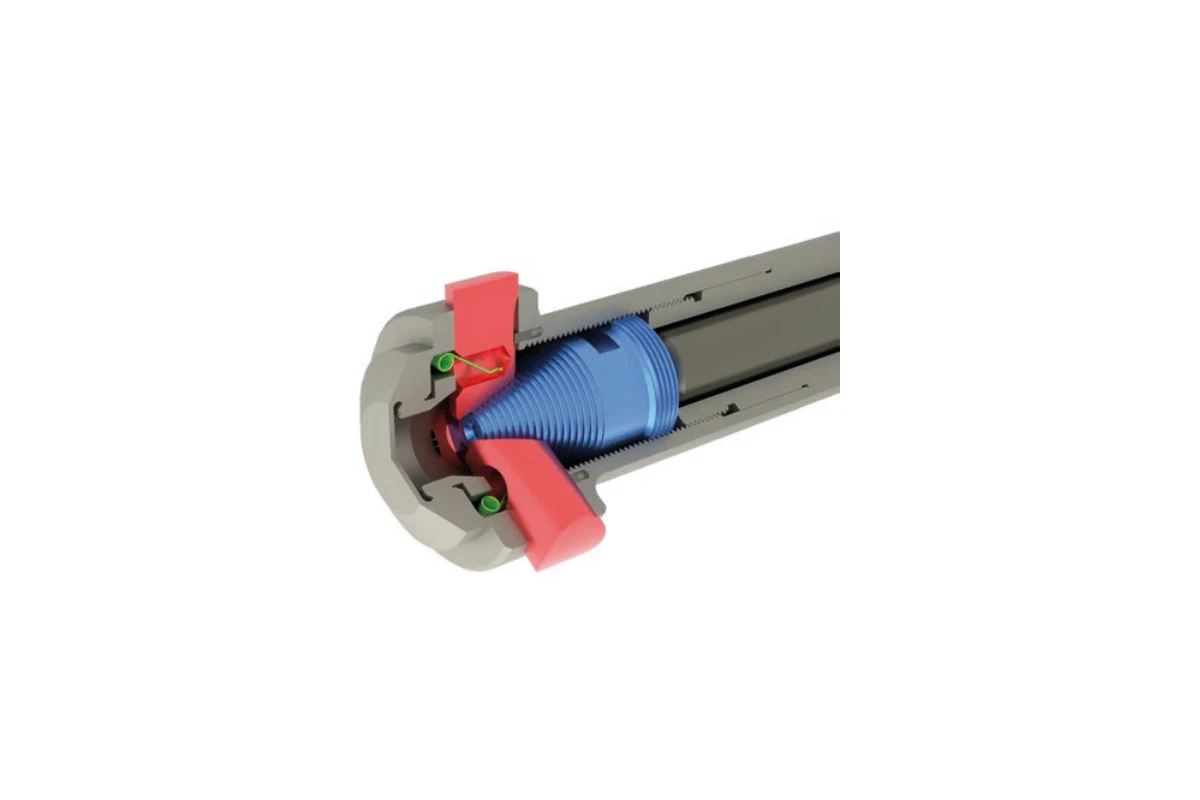

TESA IMICRO - Funktionsschnitt

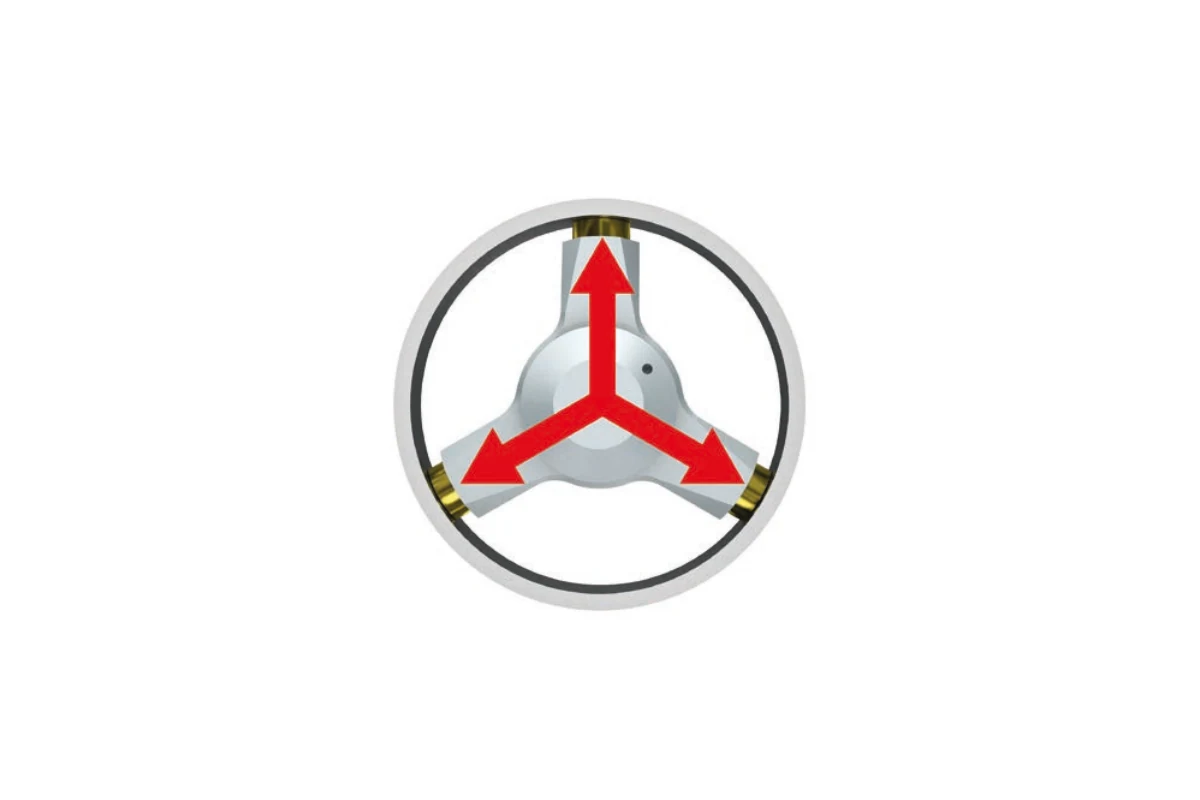

TESA IMICRO - Selbstzentrierung

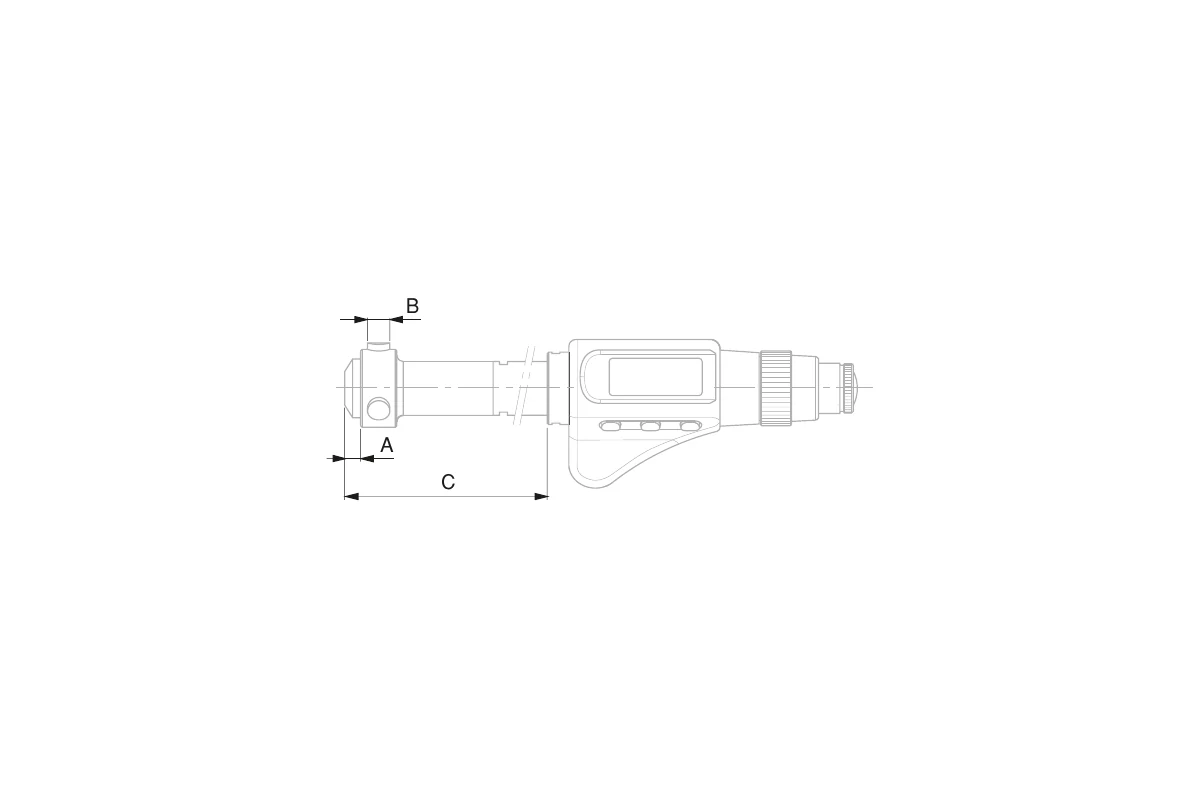

TESA IMICRO Digital - technische Zeichnung

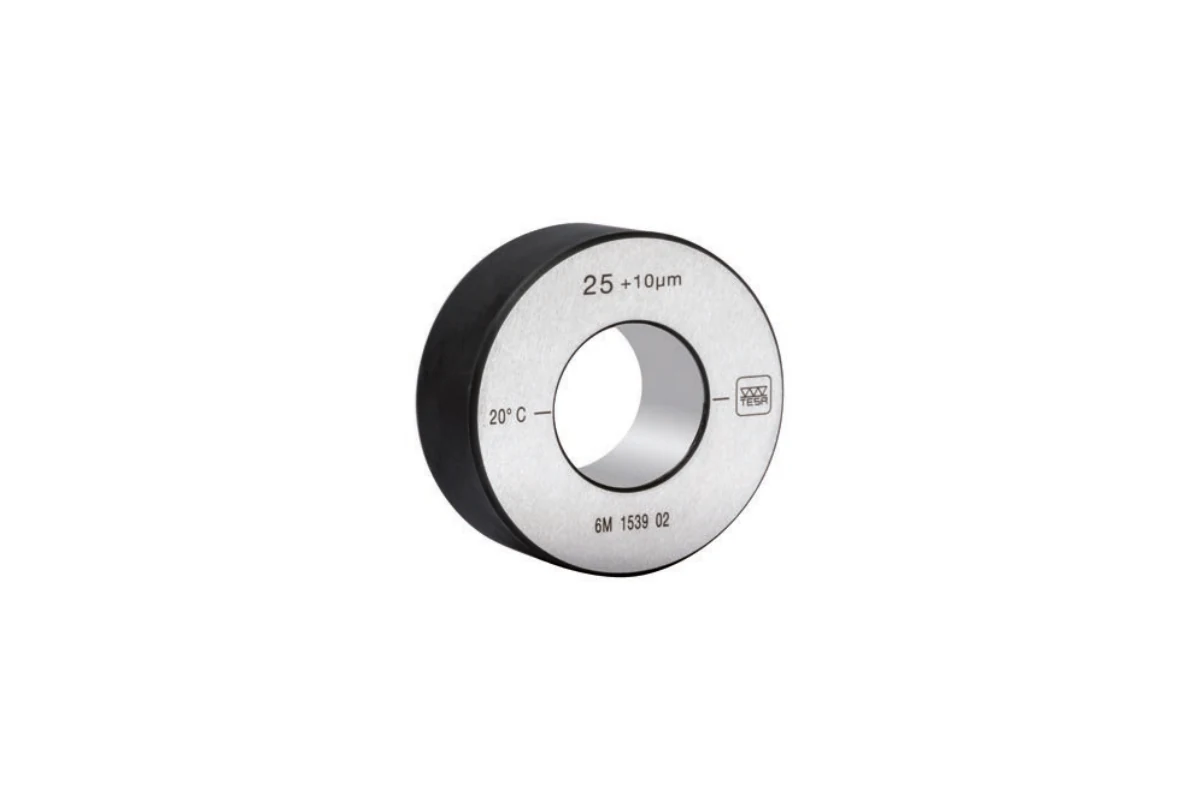

TESA Einstellring
TESA – IMICRO

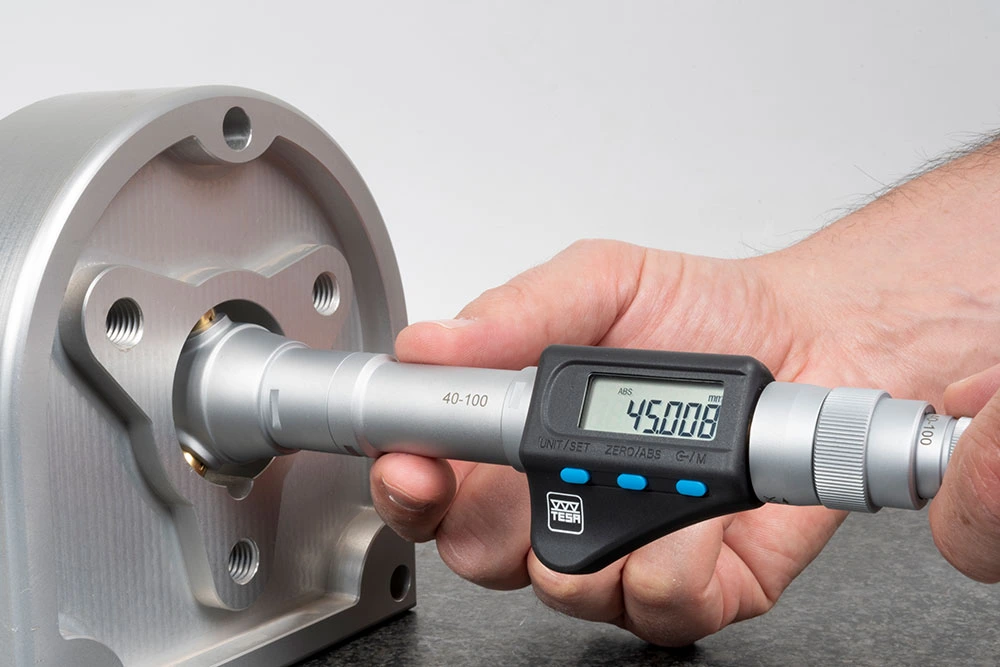

TESA IMICRO Innenmessschrauben mit elektronischer Anzeige
Digitale selbstzentrierende TESA IMICRO 3-Linien-Innenmessschrauben mit 0,001-mm-Auflösung für 3,5 bis 300 mm.
- Digitale 3-Linien-Messung für Durchgangsbohrungen
- Selbstzentrierend und selbstausrichtend
- 0,001 mm Ziffernschrittwert, mm/Inch-Umschaltung
- IP54, Preset-Funktionen und optischer Datenausgang
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Direkte digitale Bohrungsmessung
Die digitale TESA IMICRO verbindet das selbstzentrierende 3-Linien-Messprinzip mit einer gut ablesbaren elektronischen Anzeige. Drei Messlinien richten das Gerät in der Bohrung aus und unterstützen stabile, direkt ablesbare Messergebnisse.
Präzisionskegel und gleichmäßige Bedienung
Ein hochgenau geschliffener Messkegel überträgt den Spindelweg auf die Messflächen. Die Ratschenkupplung begrenzt die Bedienkraft und verbessert die Wiederholbarkeit. Je nach Messbereich kommen gehärtete, TiN-beschichtete oder hartmetallbestückte Messflächen zum Einsatz.
Funktionen für Fertigung und Qualitätssicherung
Die Elektronik bietet mm/Inch-Umschaltung, ABS/DIF-Betrieb, Nullsetzen, Reset und Preset, Anzeigesperre sowie automatische Abschaltung. Über den optischen RS-232-Datenausgang können Messwerte an geeignete Erfassungsgeräte übertragen werden. Die Schutzart IP54 unterstützt den Einsatz in der Fertigungsumgebung.
Einstellen und Messen in großen Tiefen
Die Innenmessschraube wird mit einem passenden Einstellring voreingestellt. Verlängerungen und Zentriereinrichtungen ermöglichen Messungen an tiefer liegenden Stellen. Ballbach unterstützt bei Auswahl, Kalibrierung, Reparatur und Messdatenanbindung.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Messflächen | Messbereich | Skalen-/Ziffernschrittwert | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|
| 2510001 | Stahl gehärtet | 3,5-4 mm | 0,001 mm | 1.840,00 € | ||
2510001 – Weitere Informationen zur AusführungTESA IMICRO digital 3,5-4 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 3,5-4 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510002 | Stahl gehärtet | 4-4,5 mm | 0,001 mm | 289,00 € | ||
2510002 – Weitere Informationen zur AusführungTESA IMICRO digital 4-4,5 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 4-4,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510003 | Stahl gehärtet | 4,5-5,5 mm | 0,001 mm | 289,00 € | ||
2510003 – Weitere Informationen zur AusführungTESA IMICRO digital 4,5-5,5 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 4,5-5,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510004 | Stahl gehärtet | 5,5-6,5 mm | 0,001 mm | 289,00 € | ||
2510004 – Weitere Informationen zur AusführungTESA IMICRO digital 5,5-6,5 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 5,5-6,5 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510005 | Stahl gehärtet | 6-8 mm | 0,001 mm | 1.474,00 € | ||
2510005 – Weitere Informationen zur AusführungTESA IMICRO digital 6-8 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 6-8 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510006 | Stahl gehärtet | 8-10 mm | 0,001 mm | 1.486,00 € | ||
2510006 – Weitere Informationen zur AusführungTESA IMICRO digital 8-10 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 8-10 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510007 | Stahl gehärtet | 10-12 mm | 0,001 mm | 1.500,00 € | ||
2510007 – Weitere Informationen zur AusführungTESA IMICRO digital 10-12 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 10-12 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510008 | Titannitrid (TIN) beschichtet | 11-14 mm | 0,001 mm | 1.507,00 € | ||
2510008 – Weitere Informationen zur AusführungTESA IMICRO digital 11-14 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 11-14 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510009 | Titannitrid (TIN) beschichtet | 14-17 mm | 0,001 mm | 1.516,00 € | ||
2510009 – Weitere Informationen zur AusführungTESA IMICRO digital 14-17 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 14-17 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510010 | Titannitrid (TIN) beschichtet | 17-20 mm | 0,001 mm | 1.525,00 € | ||
2510010 – Weitere Informationen zur AusführungTESA IMICRO digital 17-20 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 17-20 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510011 | Titannitrid (TIN) beschichtet | 20-25 mm | 0,001 mm | 1.535,00 € | ||
2510011 – Weitere Informationen zur AusführungTESA IMICRO digital 20-25 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 20-25 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510012 | Titannitrid (TIN) beschichtet | 25-30 mm | 0,001 mm | 1.551,00 € | ||
2510012 – Weitere Informationen zur AusführungTESA IMICRO digital 25-30 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 25-30 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510013 | Titannitrid (TIN) beschichtet | 30-35 mm | 0,001 mm | 1.569,00 € | ||
2510013 – Weitere Informationen zur AusführungTESA IMICRO digital 30-35 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 30-35 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510014 | Titannitrid (TIN) beschichtet | 35-40 mm | 0,001 mm | 1.587,00 € | ||
2510014 – Weitere Informationen zur AusführungTESA IMICRO digital 35-40 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 35-40 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510015 | Titannitrid (TIN) beschichtet | 40-50 mm | 0,001 mm | 1.647,00 € | ||
2510015 – Weitere Informationen zur AusführungTESA IMICRO digital 40-50 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 40-50 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510016 | Titannitrid (TIN) beschichtet | 50-60 mm | 0,001 mm | 1.673,00 € | ||
2510016 – Weitere Informationen zur AusführungTESA IMICRO digital 50-60 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 50-60 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510017 | Titannitrid (TIN) beschichtet | 60-70 mm | 0,001 mm | 1.720,00 € | ||
2510017 – Weitere Informationen zur AusführungTESA IMICRO digital 60-70 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 60-70 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510018 | Titannitrid (TIN) beschichtet | 70-80 mm | 0,001 mm | 1.753,00 € | ||
2510018 – Weitere Informationen zur AusführungTESA IMICRO digital 70-80 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 70-80 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510019 | Titannitrid (TIN) beschichtet | 80-90 mm | 0,001 mm | 1.795,00 € | ||
2510019 – Weitere Informationen zur AusführungTESA IMICRO digital 80-90 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 80-90 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510020 | Titannitrid (TIN) beschichtet | 90-100 mm | 0,001 mm | 1.827,00 € | ||
2510020 – Weitere Informationen zur AusführungTESA IMICRO digital 90-100 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 90-100 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510021 | Hartmetall bestückt | 100-125 mm | 0,001 mm | 2.834,00 € | ||
2510021 – Weitere Informationen zur AusführungTESA IMICRO digital 100-125 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 100-125 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510022 | Hartmetall bestückt | 125-150 mm | 0,001 mm | 2.842,00 € | ||
2510022 – Weitere Informationen zur AusführungTESA IMICRO digital 125-150 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 125-150 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510023 | Hartmetall bestückt | 150-175 mm | 0,001 mm | 2.849,00 € | ||
2510023 – Weitere Informationen zur AusführungTESA IMICRO digital 150-175 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 150-175 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510024 | Hartmetall bestückt | 175-200 mm | 0,001 mm | 2.861,00 € | ||
2510024 – Weitere Informationen zur AusführungTESA IMICRO digital 175-200 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 175-200 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510025 | Hartmetall bestückt | 200-225 mm | 0,001 mm | 3.210,00 € | ||
2510025 – Weitere Informationen zur AusführungTESA IMICRO digital 200-225 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 200-225 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510026 | Hartmetall bestückt | 225-250 mm | 0,001 mm | 3.265,00 € | ||
2510026 – Weitere Informationen zur AusführungTESA IMICRO digital 225-250 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 225-250 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510027 | Hartmetall bestückt | 250-275 mm | 0,001 mm | 3.321,00 € | ||
2510027 – Weitere Informationen zur AusführungTESA IMICRO digital 250-275 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 250-275 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
| 2510028 | Hartmetall bestückt | 275-300 mm | 0,001 mm | 3.377,00 € | ||
2510028 – Weitere Informationen zur AusführungTESA IMICRO digital 275-300 mm ist eine Ausführung der Produktfamilie TESA IMICRO Innenmessschrauben mit elektronischer Anzeige. Technische Merkmale: Messbereich: 275-300 mm; Skalen-/Ziffernschrittwert: 0,001 mm.
|
||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
