Mess- und Kontrollplatten
Mess- und Kontrollplatten aus schwarzem Hartgestein in I++, DIN 876/1 und DIN 876/0 mit passenden Lagerungen und Untergestellen.
- Mess- und Kontrollplatten aus schwarzem Hartgestein in I++, DIN 876/1 und DIN 876/0 mit passenden Lagerungen und Untergestellen.
- Ausführungen und technische Werte direkt aus dem Ballbach-Katalog
- Klare Zuordnung von Grundgeräten, Varianten und Zubehör
- Für Fertigung, Qualitätssicherung und Messraum
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Technik und Anwendung im Überblick
Mess- und Kontrollplatten aus schwarzem Hartgestein in I++, DIN 876/1 und DIN 876/0 mit passenden Lagerungen und Untergestellen. Die Varianten sind nach Abmessung, Einsatzbereich, Genauigkeit, Gewicht und konstruktiver Ausführung gegliedert. Dadurch lässt sich der passende Aufbau ohne Vermischung mit benachbarten Produktgruppen auswählen.
Auswahl und Messsicherheit
Entscheidend sind Werkstückgröße, Auflage- oder Messgeometrie, erforderliche Toleranz und Belastung. Saubere Kontaktflächen, spannungsfreies Auflegen und eine zur Prüfaufgabe passende Dimensionierung sind Voraussetzung für reproduzierbare Ergebnisse.
Varianten und Zubehör
Zubehörpositionen sind den jeweiligen Grundgeräten zugeordnet und stehen in der Darstellung am Schluss. Bilder zeigen möglichst ein einzelnes, vollständiges Gerät oder ein eindeutig erkennbares Zubehörteil.
Beratung und Service
Ballbach unterstützt bei der Auswahl einer passenden Kombination aus Grundgerät, Auflage, Halterung und Messgerät. Sonderabmessungen und kundenspezifische Ausführungen werden bei den entsprechenden Positionen als Ausführung auf Anfrage gekennzeichnet.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Abmessung | Mess- / Einsatzbereich | Genauigkeit / Toleranz | Gewicht | Technische Hinweise | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|---|---|---|
| 5131003 | Genauigkeitsklasse I++ | 500 × 400 × 100 mm | Mess- und Kontrollfläche | Ebenheit 2 µm | 60 kg | Schwarzer Hartgestein | 994,00 € | ||
5131003 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132003 | Genauigkeitsklasse DIN 876/1 | 500 × 400 × 100 mm | Mess- und Kontrollfläche | Ebenheit 15 µm | 60 kg | Schwarzer Hartgestein | 633,00 € | ||
5132003 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133003 | Genauigkeitsklasse DIN 876/0 | 500 × 400 × 100 mm | Mess- und Kontrollfläche | Ebenheit 6 µm | 60 kg | Schwarzer Hartgestein | 725,00 € | ||
5133003 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5131004 | Genauigkeitsklasse I++ | 600 × 500 × 120 mm | Mess- und Kontrollfläche | Ebenheit 2 µm | 110 kg | Schwarzer Hartgestein | 1.207,00 € | ||
5131004 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132004 | Genauigkeitsklasse DIN 876/1 | 600 × 500 × 120 mm | Mess- und Kontrollfläche | Ebenheit 16 µm | 110 kg | Schwarzer Hartgestein | 740,00 € | ||
5132004 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133004 | Genauigkeitsklasse DIN 876/0 | 600 × 500 × 120 mm | Mess- und Kontrollfläche | Ebenheit 6 µm | 110 kg | Schwarzer Hartgestein | 851,00 € | ||
5133004 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5131005 | Genauigkeitsklasse I++ | 800 × 600 × 140 mm | Mess- und Kontrollfläche | Ebenheit 4 µm | 205 kg | Schwarzer Hartgestein | 1.738,00 € | ||
5131005 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132005 | Genauigkeitsklasse DIN 876/1 | 800 × 600 × 140 mm | Mess- und Kontrollfläche | Ebenheit 18 µm | 205 kg | Schwarzer Hartgestein | 1.020,00 € | ||
5132005 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133005 | Genauigkeitsklasse DIN 876/0 | 800 × 600 × 140 mm | Mess- und Kontrollfläche | Ebenheit 7 µm | 205 kg | Schwarzer Hartgestein | 1.220,00 € | ||
5133005 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5131007 | Genauigkeitsklasse I++ | 1000 × 800 × 160 mm | Mess- und Kontrollfläche | Ebenheit 4 µm | 385 kg | Schwarzer Hartgestein | 2.772,00 € | ||
5131007 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132007 | Genauigkeitsklasse DIN 876/1 | 1000 × 800 × 160 mm | Mess- und Kontrollfläche | Ebenheit 20 µm | 385 kg | Schwarzer Hartgestein | 1.763,00 € | ||
5132007 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133007 | Genauigkeitsklasse DIN 876/0 | 1000 × 800 × 160 mm | Mess- und Kontrollfläche | Ebenheit 8 µm | 385 kg | Schwarzer Hartgestein | 2.069,00 € | ||
5133007 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5131009 | Genauigkeitsklasse I++ | 1200 × 800 × 190 mm | Mess- und Kontrollfläche | Ebenheit 4 µm | 550 kg | Schwarzer Hartgestein | 3.293,00 € | ||
5131009 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132009 | Genauigkeitsklasse DIN 876/1 | 1200 × 800 × 190 mm | Mess- und Kontrollfläche | Ebenheit 22 µm | 550 kg | Schwarzer Hartgestein | 2.073,00 € | ||
5132009 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133009 | Genauigkeitsklasse DIN 876/0 | 1200 × 800 × 190 mm | Mess- und Kontrollfläche | Ebenheit 8 µm | 550 kg | Schwarzer Hartgestein | 2.426,00 € | ||
5133009 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5131011 | Genauigkeitsklasse I++ | 1500 × 1000 × 220 mm | Mess- und Kontrollfläche | Ebenheit 4 µm | 990 kg | Schwarzer Hartgestein | 5.235,00 € | ||
5131011 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132011 | Genauigkeitsklasse DIN 876/1 | 1500 × 1000 × 220 mm | Mess- und Kontrollfläche | Ebenheit 25 µm | 990 kg | Schwarzer Hartgestein | 3.373,00 € | ||
5132011 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133011 | Genauigkeitsklasse DIN 876/0 | 1500 × 1000 × 220 mm | Mess- und Kontrollfläche | Ebenheit 10 µm | 990 kg | Schwarzer Hartgestein | 3.950,00 € | ||
5133011 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5131012 | Genauigkeitsklasse I++ | 2000 × 1000 × 250 mm | Mess- und Kontrollfläche | Ebenheit 4 µm | 1500 kg | Schwarzer Hartgestein | 7.135,00 € | ||
5131012 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5132012 | Genauigkeitsklasse DIN 876/1 | 2000 × 1000 × 250 mm | Mess- und Kontrollfläche | Ebenheit 30 µm | 1500 kg | Schwarzer Hartgestein | 4.472,00 € | ||
5132012 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
| 5133012 | Genauigkeitsklasse DIN 876/0 | 2000 × 1000 × 250 mm | Mess- und Kontrollfläche | Ebenheit 12 µm | 1500 kg | Schwarzer Hartgestein | 5.351,00 € | ||
5133012 – Weitere Informationen zur AusführungSchwarzer Hartgestein |
|||||||||
Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
Zubehör
Passende Ergänzungen
T-Spannnuten 14 mm H12
Ausführung nach Vorgabe
Ballbach-Art.-Nr. 5134100

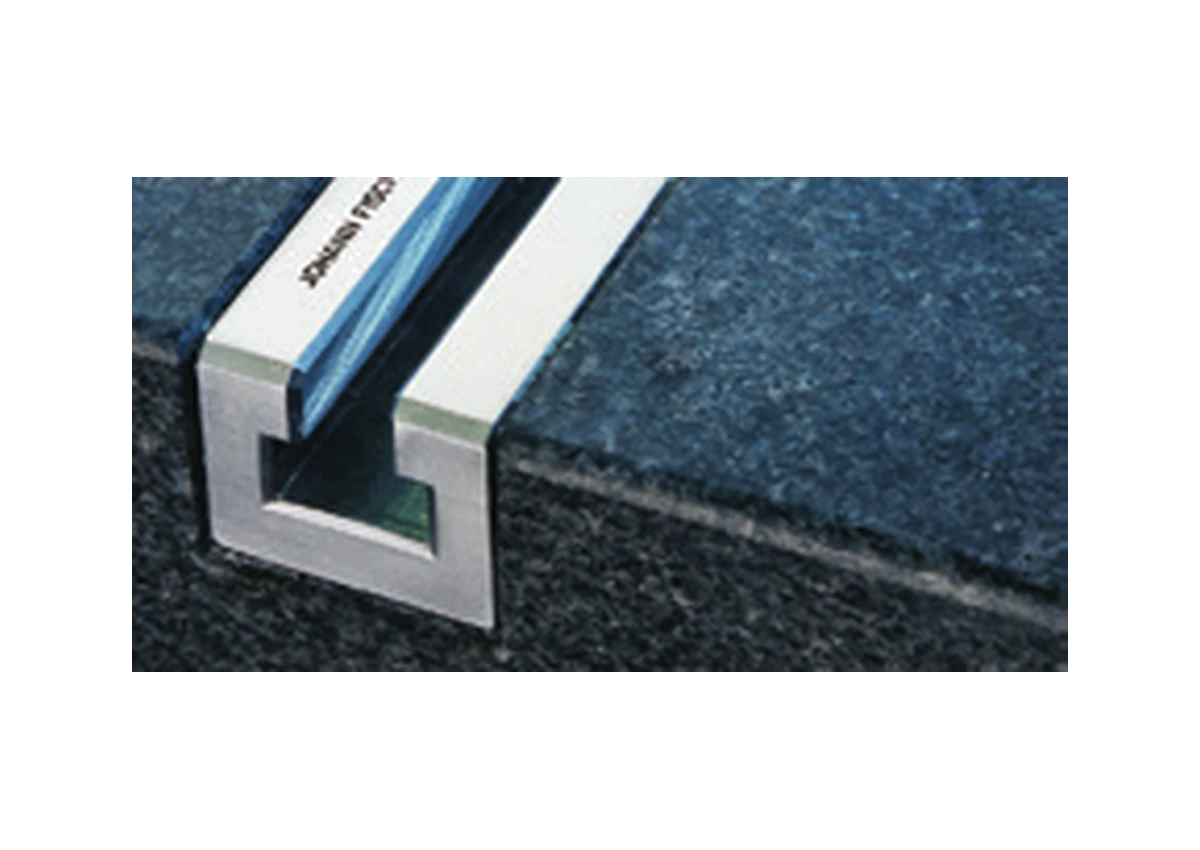

T-Führungs- und Spannnuten 14 mm H8
Ebenheit / Parallelität 0,005 mm je 1000 mm
Ballbach-Art.-Nr. 5134200

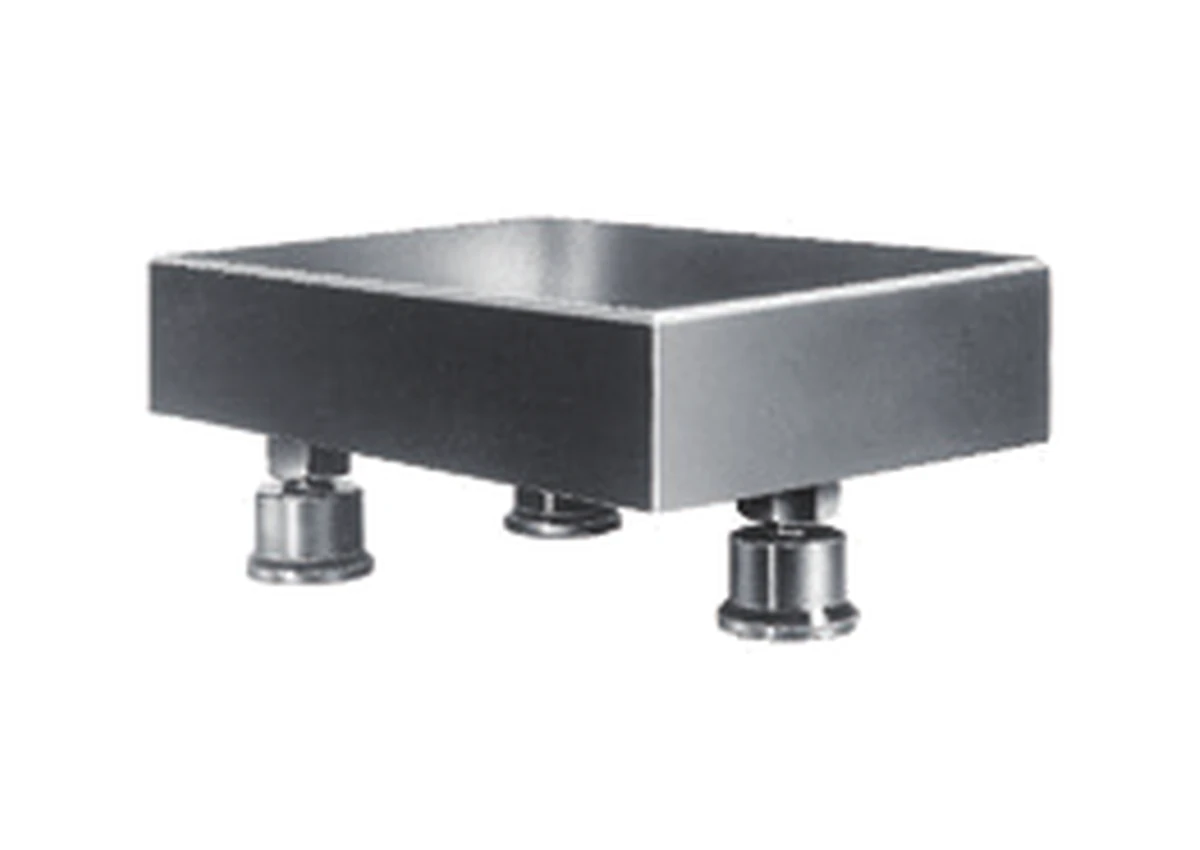

Tischlagerungen für Messplatten
Definierte, spannungsarme Aufstellung
Ballbach-Art.-Nr. 5134300
T-Führungs- und Spannnuten 14 mm H7
Toleranz 0,002 mm je 1000 mm
Ballbach-Art.-Nr. 5134400

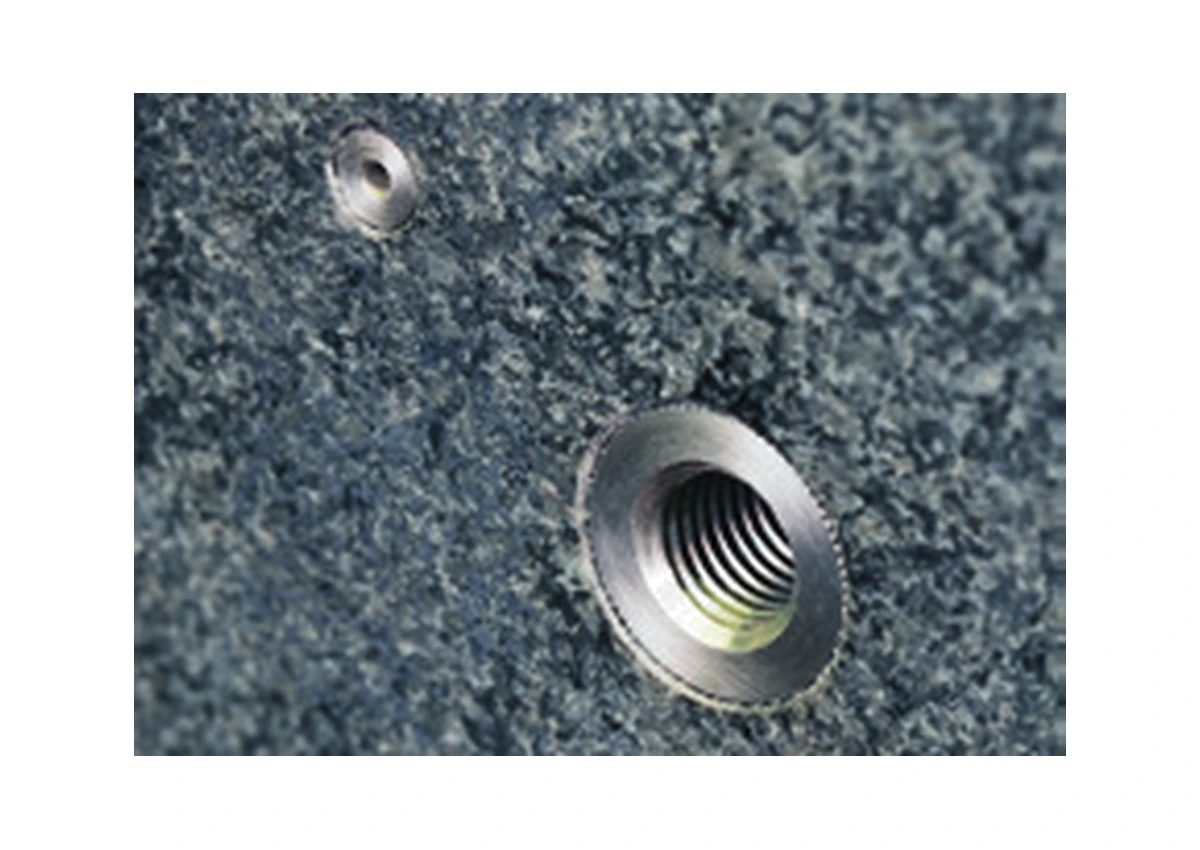

Gewindeeinsätze aus rostfreiem Stahl
Positionierung nach Kundenvorgabe
Ballbach-Art.-Nr. 5134500

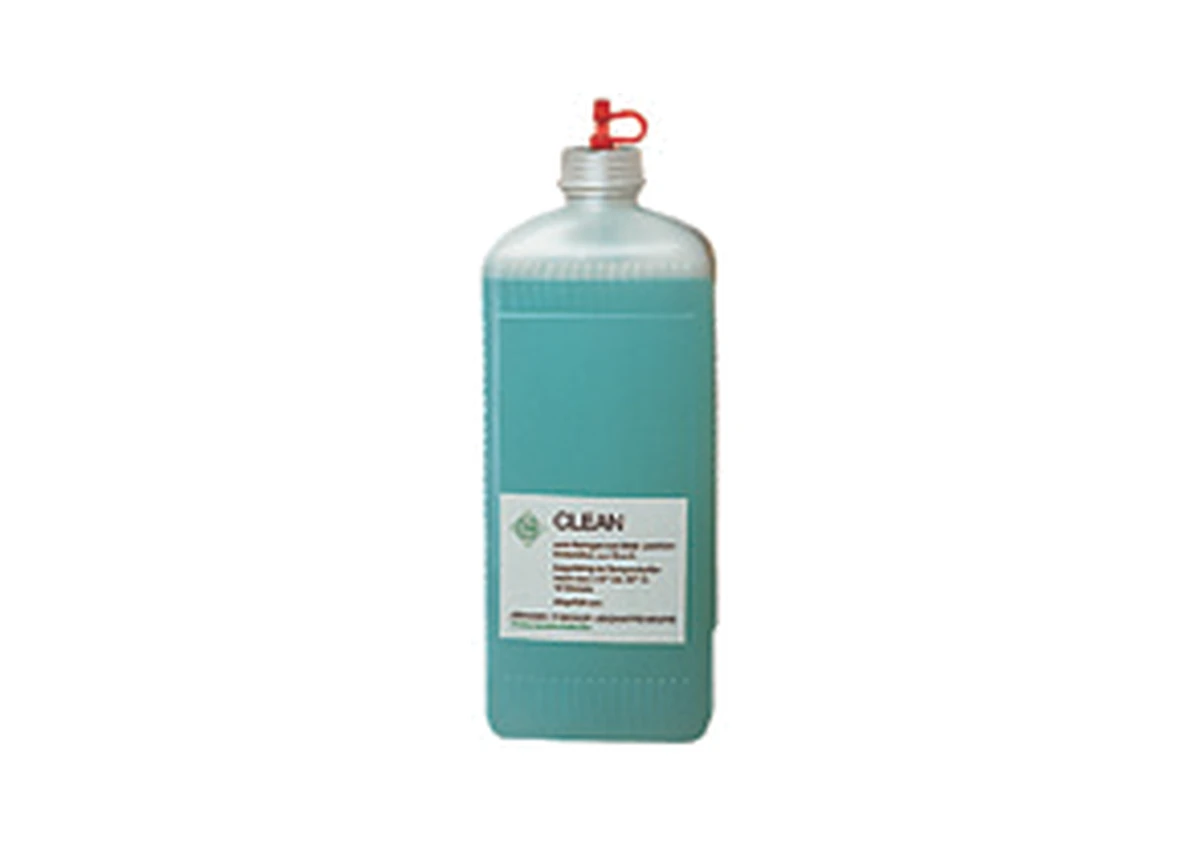

Reinigungs- und Pflegemittel, 1 Liter
Für Hartgestein-Messplatten
Ballbach-Art.-Nr. 5135001
Satz Auflageelemente, 5 Stück
Definierte Lagerung der Messplatte
Ballbach-Art.-Nr. 5131103
Satz Auflageelemente, 5 Stück
Definierte Lagerung der Messplatte
Ballbach-Art.-Nr. 5131105

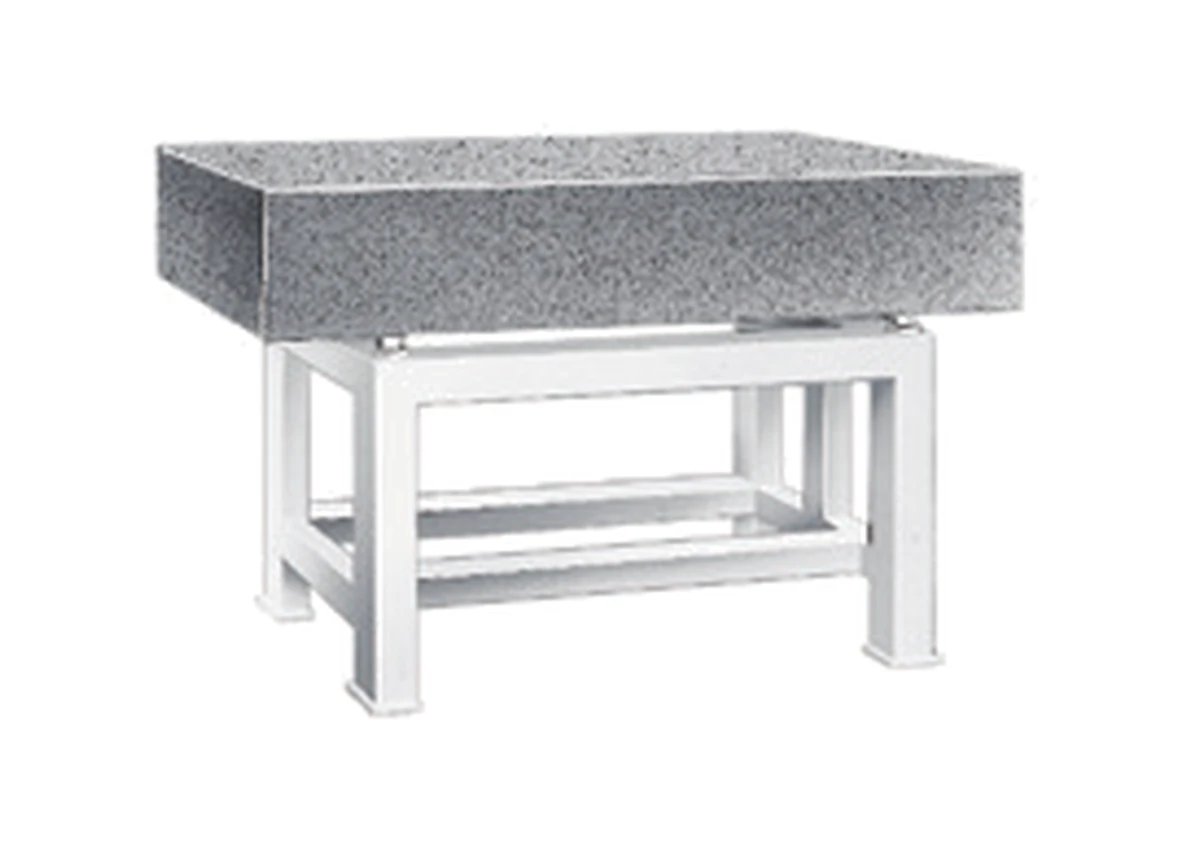

Offenes Untergestell für 500 × 400 mm
Stabiles Untergestell für Messplatten
Ballbach-Art.-Nr. 5131201
Offenes Untergestell für 600 × 500 mm
Stabiles Untergestell für Messplatten
Ballbach-Art.-Nr. 5131202
Offenes Untergestell für 800 × 600 mm
Stabiles Untergestell für Messplatten
Ballbach-Art.-Nr. 5131204
Offenes Untergestell für 1000 × 800 mm
Stabiles Untergestell für Messplatten
Ballbach-Art.-Nr. 5131206
Offenes Untergestell für 1200 × 800 mm
Stabiles Untergestell für Messplatten
Ballbach-Art.-Nr. 5131208
Offenes Untergestell für 1500 × 1000 / 2000 × 1000 mm
Stabiles Untergestell für Messplatten
Ballbach-Art.-Nr. 5131209

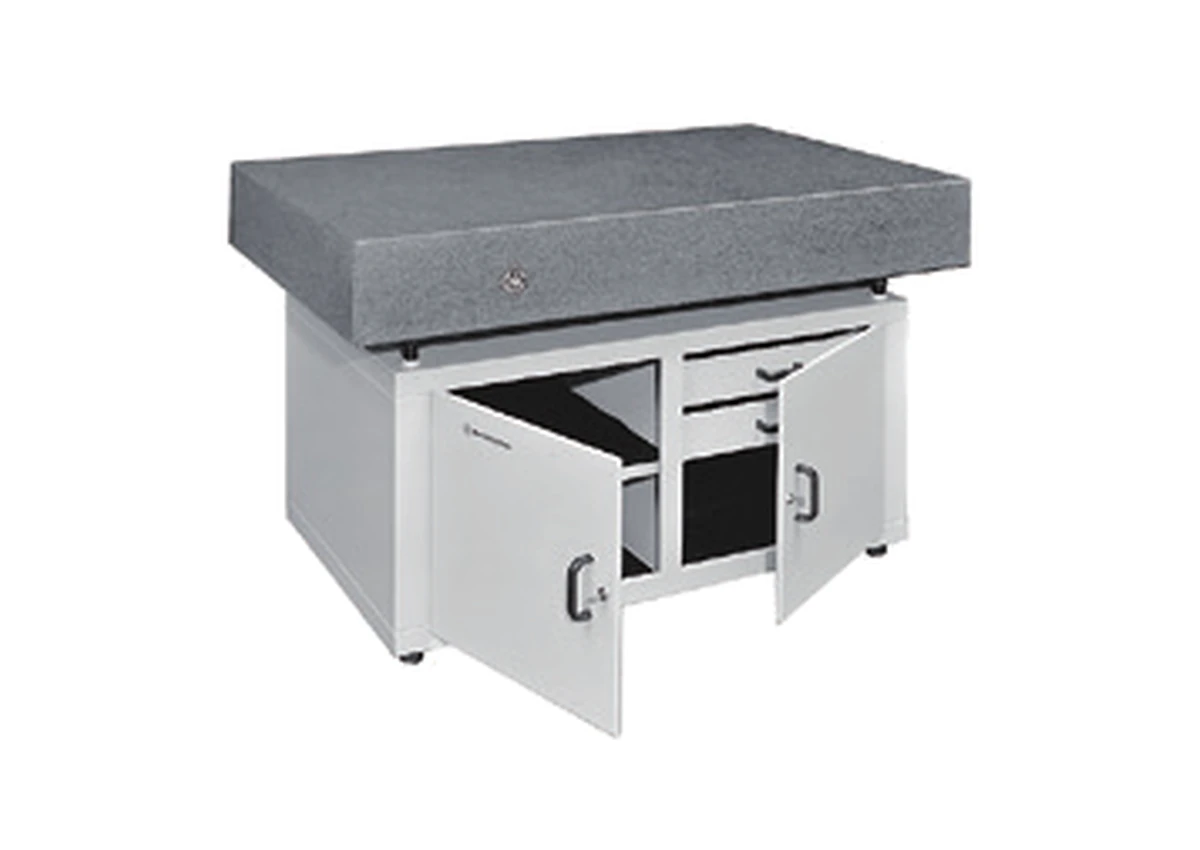

Schrankuntergestell für 500 × 400 mm
Geschlossenes Untergestell, Preis auf Anfrage
Ballbach-Art.-Nr. 5131301
Schrankuntergestell für 600 × 500 mm
Geschlossenes Untergestell, Preis auf Anfrage
Ballbach-Art.-Nr. 5131302
Schrankuntergestell für 800 × 600 mm
Geschlossenes Untergestell, Preis auf Anfrage
Ballbach-Art.-Nr. 5131304
Schrankuntergestell für 1000 × 800 mm
Geschlossenes Untergestell, Preis auf Anfrage
Ballbach-Art.-Nr. 5131306
Schrankuntergestell für 1200 × 800 mm
Geschlossenes Untergestell, Preis auf Anfrage
Ballbach-Art.-Nr. 5131308
Schrankuntergestell für 1500 × 1000 / 2000 × 1000 mm
Geschlossenes Untergestell, Preis auf Anfrage
Ballbach-Art.-Nr. 5131309
