Messstative mit Säule und Querarm

Stabile Säulen-Messstative mit Prismen- oder planparallel geschliffenem Gussfuß für Messuhren, Feinzeiger und Messtaster.

  • Stabile Säulen-Messstative mit Prismen- oder planparallel geschliffenem Gussfuß für Messuhren, Feinzeiger und Messtaster.
  • Geschliffene Säule und Querarm mit Feineinstellung
  • Aufnahme für Messgeräte und elektronische Längenmesstaster mit Ø 8 mm
  • Zwei Bauformen für Werkbank, Prüfplatz und Serienkontrolle
Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

Anwendung und Auswahl

Die Messstative 4201 bilden eine steife und reproduzierbare Basis für Vergleichsmessungen mit Messuhren, Feinzeigern oder elektronischen Längenmesstastern. Die Ausführung wird vor allem nach Fußform, Messhöhe und Ausladung ausgewählt.

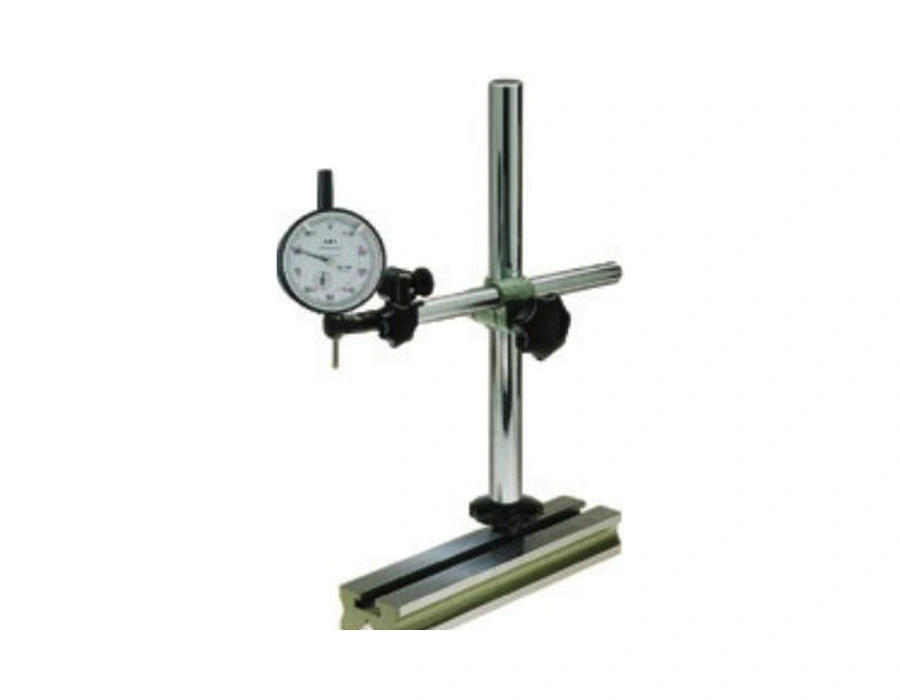

Ausführung 4201002 mit Prismenfuß

Der geschliffene Fuß besitzt ein Prisma sowie eine T-Nut zum Verschieben der Messsäule. Säule und Querarm sind ebenfalls geschliffen. Die Messhöhe beträgt 300 mm, die Ausladung 180 mm. Die Aufnahmebohrung Ø 8 mm eignet sich für Messuhren, Feinzeiger und Messtaster.

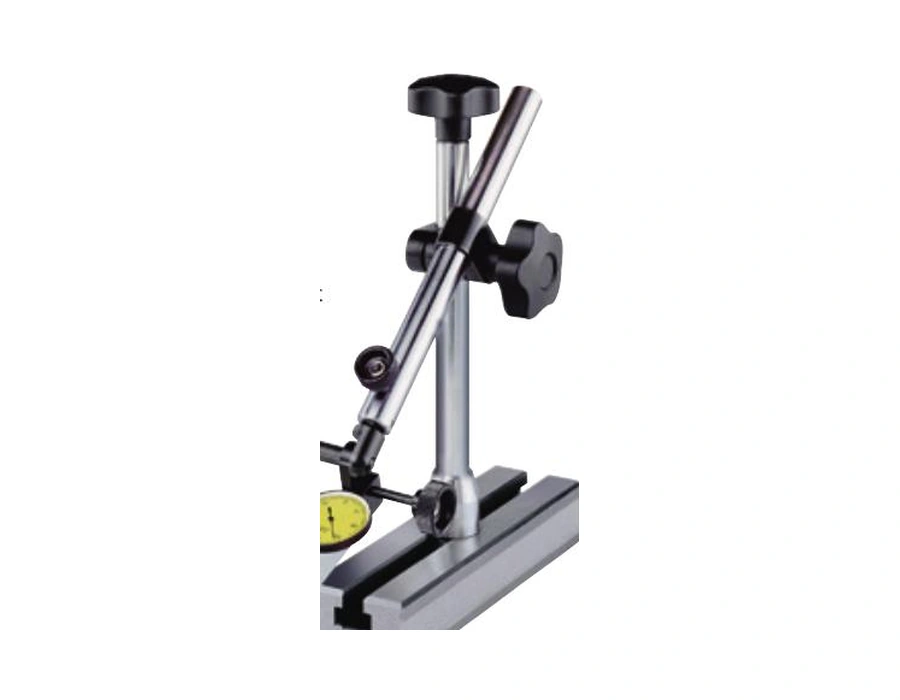

Ausführung 4201003 mit Gussfuß

Der planparallel geschliffene Gussfuß bietet eine besonders stabile Auflage. Das Kombi-Klemmstück nimmt Geräte mit Schaft Ø 8 mm sowie Fühlhebelmessgeräte über die Schwalbenschwanzaufnahme auf. Messhöhe 243 mm, Ausladung 170 mm.

Praxis und Messsicherheit

Für reproduzierbare Ergebnisse müssen Auflagefläche, Fuß und Werkstück sauber sein. Die Feineinstellung ermöglicht das kontrollierte Antasten; Messgerät und Fühlhebelmessgerät sind nicht im Lieferumfang enthalten.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr. Ausführung Messbereich / Größe Technische Merkmale Nettopreis Details Anfrage
4201002 Messstativ mit Prismenfuß Messhöhe 300 mm Säule Ø16 mm, Ausladung 180 mm 345,00 €
4201003 Messstativ mit planparallel geschliffenem Gussfuß Messhöhe 243 mm Kombiaufnahme Ø8 mm und Schwalbenschwanz 1.575,00 €
