SCHWENK

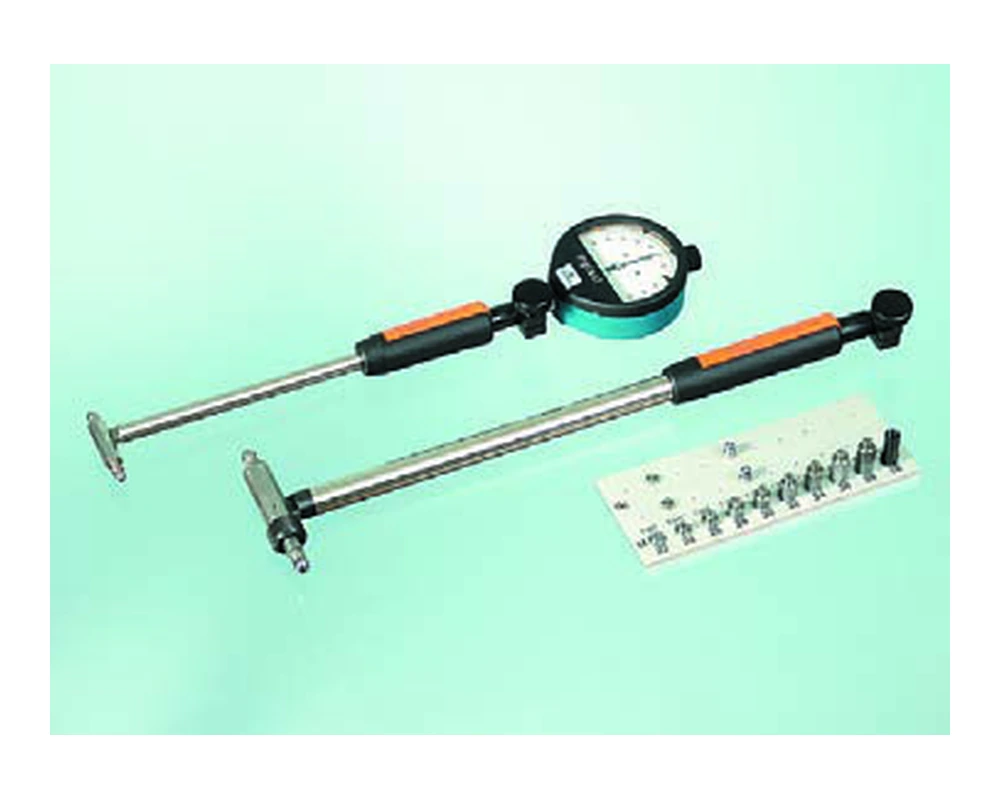

SCHWENK – SUBITO KT Innen-Feinmessgeräte

SUBITO KT Innen-Feinmessgeräte

Selbstzentrierende Vergleichsmessgeräte für Innenverzahnungen, Keilwellen- und Nutprofile.

Für Innenprofile von etwa 8 bis 510 mm
Auswechselbare Messeinsätze und Hartmetallkugeln
Kugeldurchmesser ab 0,5 mm in feinen Abstufungen
Wiederholgenauigkeit unter 0,5 µm

Anfragekorb öffnen

Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.

Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.

Produktbeschreibung

Technik und Anwendung im Überblick

Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.

Vollständige Beschreibung anzeigen Beschreibung schließen

Innenprofile präzise vergleichen

SUBITO KT ist für Vergleichsmessungen an Innenverzahnungen, Keilwellenprofilen und Nutprofilen vorgesehen. Gemessen wird über geeignete Einsätze oder Kugeln an den funktionsrelevanten Profilflächen.

Selbstzentrierung im Profil

Die prismatische Führung richtet das Messgerät beim Pendeln im Innenprofil selbstständig aus. Dadurch lässt sich der Umkehrpunkt klar bestimmen und die Messung reproduzierbar ausführen.

Fein abgestufte Kugel- und Messeinsätze

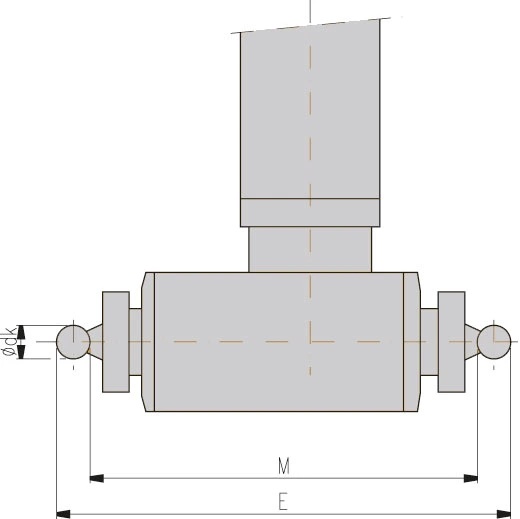

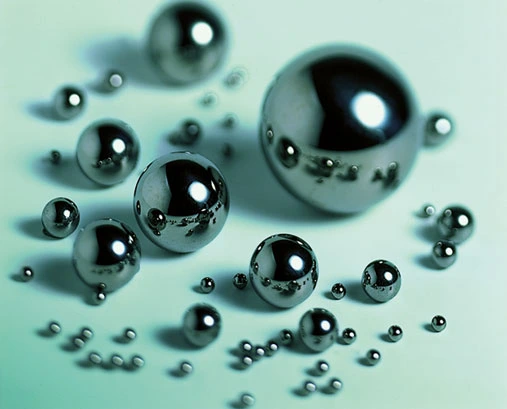

Auswechselbare Hartmetallkugeln sind ab 0,5 mm Durchmesser und in sehr feinen Abstufungen verfügbar. So kann der wirksame Messkugel-Durchmesser an unterschiedliche Zahn- und Profilgeometrien angepasst werden.

Einstellen mit Meisterteil

Das Gerät wird auf einem passenden Meisterteil oder einer Referenzverzahnung eingestellt. Der Messbereich reicht je nach Ausführung ungefähr von 8 bis 510 mm; die Wiederholgenauigkeit liegt unter 0,5 µm.

Artikelvarianten

Passende Ausführung auswählen

Ballbach-Art.-Nr.	Ausführung	Messbereich	Messtiefe	Nettopreis
4071001	KT 12	8 - 12	100	924,00 €
4071001 – Weitere Informationen zur Ausführung Abbildungen der gewählten Ausführung SUBITO KT 12, 8–12 mm ist eine Ausführung der Produktfamilie SUBITO KT Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 8 - 12 mm; Messtiefe: 100 mm.
4071002	KT 22	12 - 22	102	878,00 €
4071002 – Weitere Informationen zur Ausführung Abbildungen der gewählten Ausführung SUBITO KT 22, 12–22 mm ist eine Ausführung der Produktfamilie SUBITO KT Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 12 - 22 mm; Messtiefe: 102 mm.
4071003	KT 55	22 - 55	110	655,00 €
4071003 – Weitere Informationen zur Ausführung Abbildungen der gewählten Ausführung SUBITO KT 55, 22–55 mm ist eine Ausführung der Produktfamilie SUBITO KT Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 22 - 55 mm; Messtiefe: 110 mm.
4071004	KT 250	55 - 250	177	717,00 €
4071004 – Weitere Informationen zur Ausführung Abbildungen der gewählten Ausführung SUBITO KT 250, 55–250 mm ist eine Ausführung der Produktfamilie SUBITO KT Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 55 - 250 mm; Messtiefe: 177 mm.
4071005	KT 510	100 - 510	235	847,00 €
4071005 – Weitere Informationen zur Ausführung Abbildungen der gewählten Ausführung SUBITO KT 510, 100–510 mm ist eine Ausführung der Produktfamilie SUBITO KT Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 100 - 510 mm; Messtiefe: 235 mm.

Unser Angebot richtet sich ausschließlich an Unternehmer und öffentliche Auftraggeber. Alle Preise sind Nettopreise in Euro zzgl. gesetzlicher Umsatzsteuer, Verpackung und Versand. Die Preisangaben werden automatisiert aus unseren Produkt- und Preisstammdaten übernommen. Trotz regelmäßiger Kontrolle sind Übertragungs-, Eingabe-, Zuordnungs- oder Systemfehler möglich. Die Darstellung ist kein Angebot im Rechtssinne; verbindlich ist ausschließlich unser individuell geprüftes Angebot oder unsere Auftragsbestätigung. B2B-AGB
