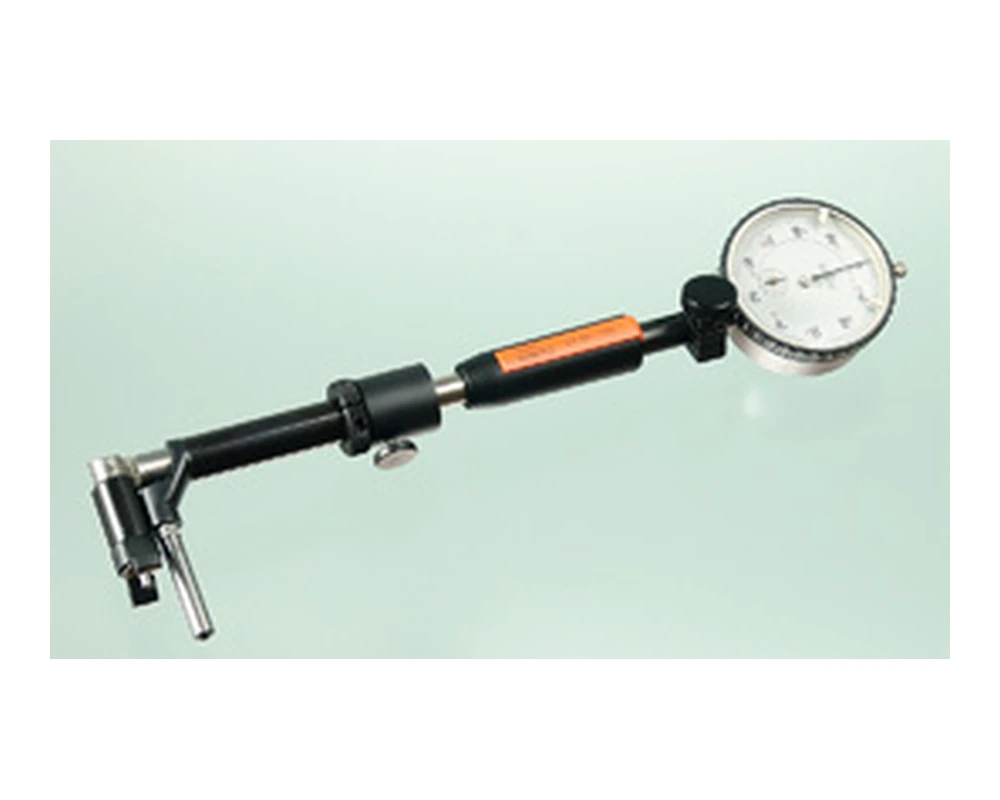

SCHWENK – SUBITO ST Innen-Feinmessgeräte
SUBITO ST Innen-Feinmessgeräte
Innenfeinmessgeräte für Lagerstellen, Nuten und Hinterschneidungen hinter kleineren Eintrittsbohrungen.
- Zielmessbereich etwa 30 bis 530 mm
- Um 180° schwenkbarer Messbolzen
- Großer Rückzug bis etwa 40 % des Zieldurchmessers
- Optional für Messtiefen bis 2000 mm
Unverbindliche Nettopreise für B2B-Kunden. Die Daten werden automatisiert gepflegt; verbindlich ist ausschließlich unser geprüftes Angebot oder unsere Auftragsbestätigung.
Artikelnummern aus technischen Dokumenten und Zubehörlisten können Sie hier direkt zur Suche kopieren oder eingeben.
Produktbeschreibung
Technik und Anwendung im Überblick
Hier finden Sie bei Bedarf die vollständigen technischen und praktischen Informationen.
Vollständige Beschreibung anzeigen Beschreibung schließen
Verdeckte Messstellen erreichen

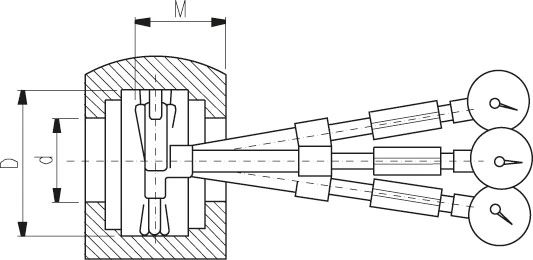

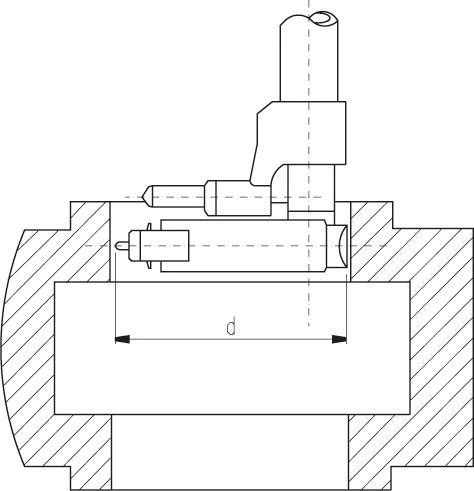

SUBITO ST ist für Lagerbohrungen, Nuten und Hinterschneidungen vorgesehen, die nur durch eine kleinere vorgelagerte Bohrung erreichbar sind. Der Messkopf wird eingeführt und anschließend an der eigentlichen Messstelle ausgefahren.
Schwenkbarer Messbolzen mit großem Rückzug

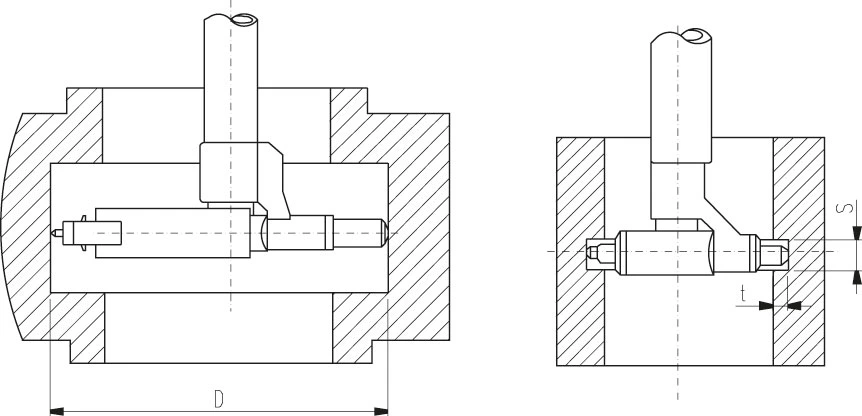

Der Messbolzen lässt sich um 180° schwenken. Der große Rückzugsweg kann bis zu etwa 40 % des Zieldurchmessers betragen und ermöglicht damit den Zugang durch deutlich kleinere Öffnungen.
Breiter Durchmesser- und Tiefenbereich
Sieben abgestufte Gerätegrößen sorgen für sichere Zentrierung. Der Zielmessbereich reicht ungefähr von 30 bis 530 mm. Für tiefe Bauteile sind Sonderausführungen mit Messtiefen bis etwa 2000 mm möglich.
Sicheres Referenzieren
Das Gerät wird mit Einstellring oder geeigneten Sonderbacken am Einstellgerät ESU eingestellt. In den üblichen Bereichen werden Wiederholgenauigkeiten unter 1,0 beziehungsweise 1,5 µm erreicht.
Artikelvarianten
Passende Ausführung auswählen
| Ballbach-Art.-Nr. | Ausführung | Messbereich | Messtiefe | Skalenteilung / Auflösung | Nettopreis | Details | Anfrage |
|---|---|---|---|---|---|---|---|
| 4070001 | ST 52 | 30 - 52 | 60 | 4.464,00 € | |||
4070001 – Weitere Informationen zur Ausführung
SUBITO ST 52, 30–52 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 30 - 52 mm; Messtiefe: 60 mm. |
|||||||
| 4070002 | ST 70 | 50 - 70 | 60 | 3.587,00 € | |||
4070002 – Weitere Informationen zur Ausführung
SUBITO ST 70, 50–70 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 50 - 70 mm; Messtiefe: 60 mm. |
|||||||
| 4070003 | ST 100 | 60 - 100 | 60 | 3.472,00 € | |||
4070003 – Weitere Informationen zur Ausführung
SUBITO ST 100, 60–100 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 60 - 100 mm; Messtiefe: 60 mm. |
|||||||
| 4070004 | ST 150 | 80 - 150 | 95 | 3.917,00 € | |||
4070004 – Weitere Informationen zur Ausführung
SUBITO ST 150, 80–150 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 80 - 150 mm; Messtiefe: 95 mm. |
|||||||
| 4070005 | ST 220 | 120 - 220 | 107 | 4.217,00 € | |||
4070005 – Weitere Informationen zur Ausführung
SUBITO ST 220, 120–220 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 120 - 220 mm; Messtiefe: 107 mm. |
|||||||
| 4070006 | ST 360 | 180 - 360 | 148 | 5.451,00 € | |||
4070006 – Weitere Informationen zur Ausführung
SUBITO ST 360, 180–360 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 180 - 360 mm; Messtiefe: 148 mm. |
|||||||
| 4070007 | ST 530 | 290 - 530 | 170 | 6.624,00 € | |||
4070007 – Weitere Informationen zur Ausführung
SUBITO ST 530, 290–530 mm ist eine Ausführung der Produktfamilie SUBITO ST Innen-Feinmessgeräte. Technische Merkmale: Messbereich: 290 - 530 mm; Messtiefe: 170 mm. |
|||||||
